Manual del chasis: Montaje de componentes

El manual del chasis nos mostrará los pasos necesarios y las recomendaciones para que consigamos montar todos los componentes del equipo microinformático en su interior. Buscaremos en el sitio web oficial del fabricante para descargarnos el manual si este no nos viniera incluido cuando adquiramos el chasis.

A continuación vamos a mostrar una serie de ejemplos extraídos de diferentes manuales para saber cómo encontrar y cómo interpretar dicha información.

Listado de componentes

Encontraremos un listado o una imagen donde podremos ver las piezas en las que podemos descomponer el chasis y así saber qué laterales o frontales se desmontan para poder acceder al interior.

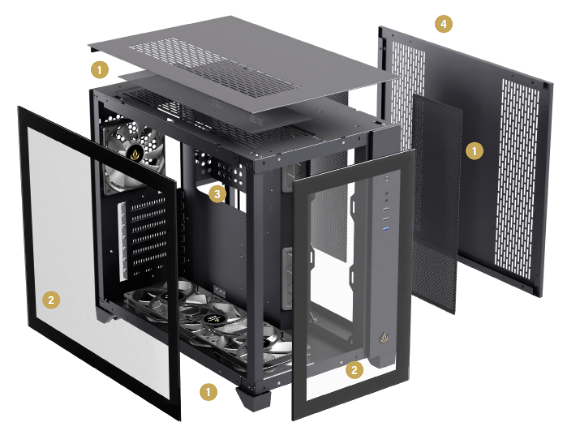

Despiece del chasis Forgeon Tiberium

Instalación de la fuente de alimentación

Encontraremos cómo fijar la fuente de alimentación en el interior del chasis con los tornillos en el exterior del mismo. Incluso con el tipo de tornillo necesario.

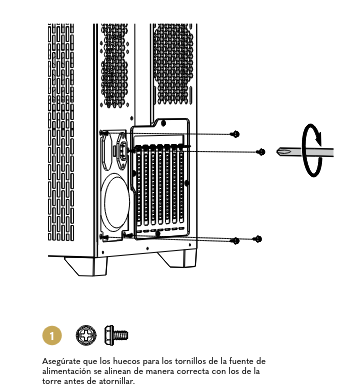

Instalación de la fuente de alimentación en el chasis Forgeon Tiberium

Instalación de la placa base

Encontraremos dónde debemos fijar la placa base según el factor de forma.

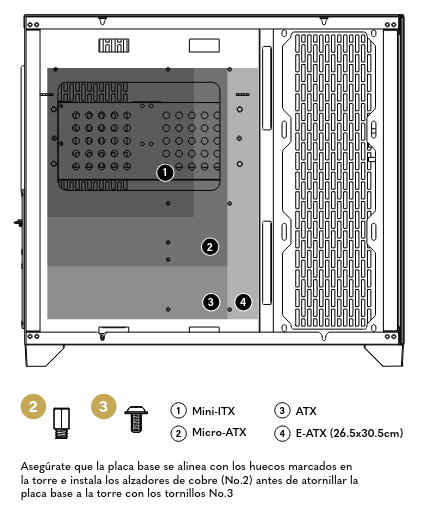

Instalación de la placa base en el chasis Forgeon Tiberium

Instalación de los discos duros

Encontraremos dónde fijar los discos duros magnéticos y SSD.

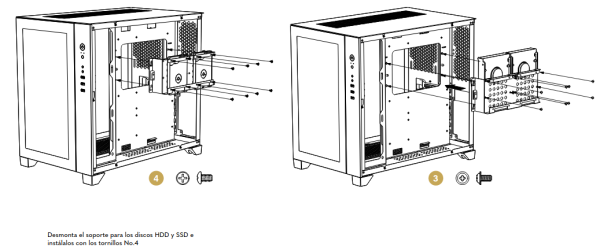

Instalación de los discos duros en el chasis Forgeon Tiberium

Instalación de la tarjeta gráfica

Encontraremos los detalles de cómo colocar la tarjeta gráfica en el slot de la placa base y en los conectores traseros del chasis.

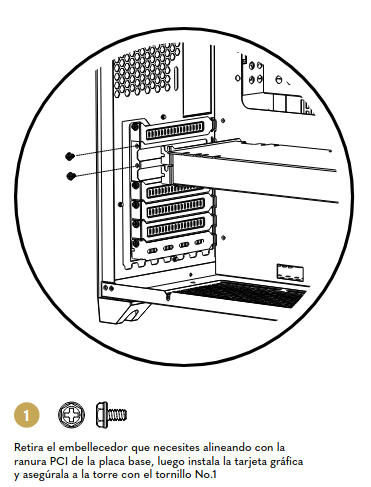

Instalación de la tarjeta gráfica en el chasis Forgeon Tiberium

Instalación de ventiladores y refrigeración líquida

Encontraremos las diferentes opciones que tenemos para instalar ventiladores en el chasis así como sus medidas. También nos podría venir cómo instalar refrigeración líquida.

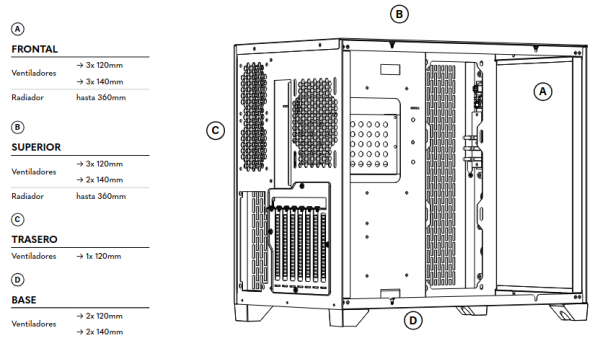

Instalación de ventiladores en el chasis Forgeon Tiberium
