Manual de la placa base: Montaje de componentes

Rafa Morales 6 Diciembre 2020

4min

Tecnología

Manual de la placa base: montaje de componentes

A la hora de ensamblar los diferentes componentes en una placa base, su manual de uso nos ofrece toda la información necesaria para saber cómo conectar cada componentes en su lugar preciso. A continuación vamos a mostrar una serie de ejemplos extraídos de diferentes manuales para saber cómo encontrar y cómo interpretar dicha información.

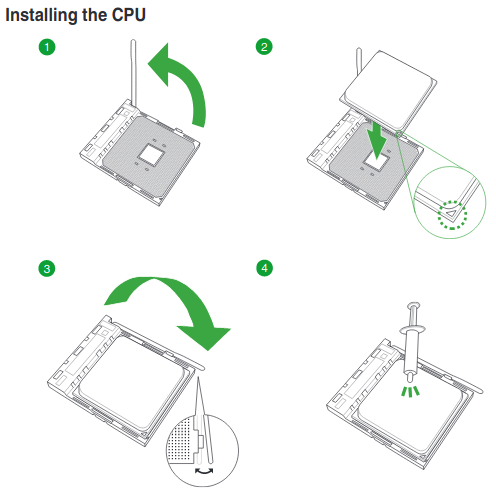

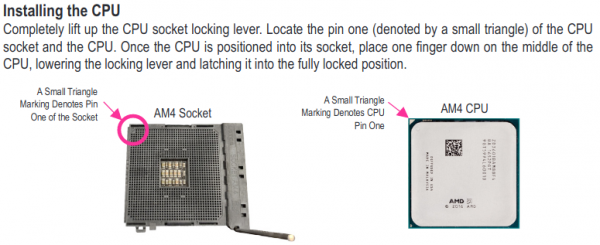

Instalación del microprocesador

Encontraremos información sobre las precauciones a tener en cuenta a la hora de instalar el microprocesador y sobre cuál es la posición correcta del microprocesador en el zócalo. Éste se encuentra marcado por una esquina que debe coincidir entre ellos. Por ejemplo:

Manual Asus TUF Gaming B450-Plus II

Placa base Gigabyte B450 Aorus Elite V2

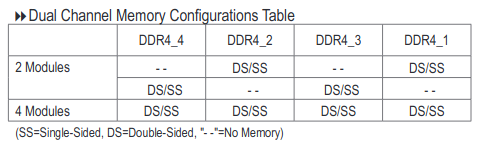

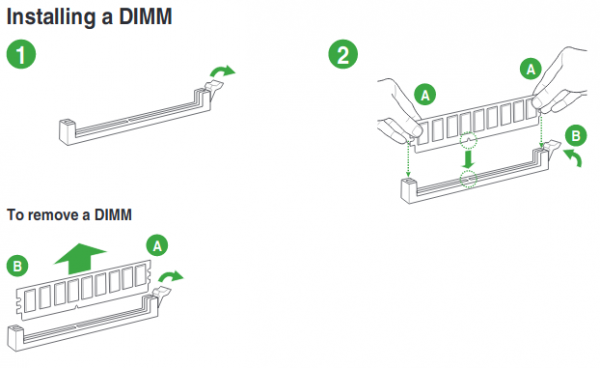

Instalación de la memoria RAM

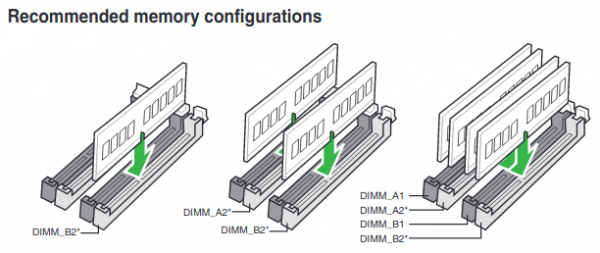

Para la instalación de la memoria RAM debemos comprobar su posición correcta en la ranura. Si la placa base posee Dual Channel/Quad Channel y vamos a instalar parejas de módulos de memoria RAM, también tendremos que saber en qué ranuras hay que instalarlos para que funcione esta tecnología. Por ejemplo:

Manual Asus TUF Gaming B450-Plus II

Placa base Gigabyte B450 Aorus Elite V2

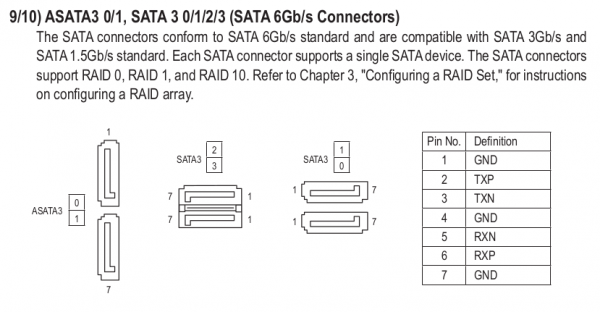

Instalación de discos duros SATA

Los discos duros SATA se conectarán a los conectores SATA de la placa base. El conector a utilizar es indiferente a no ser que nuestra placa base posea tecnología RAID, en cuyo caso debemos mirar el manual para saber qué conectores SATA son lo que presentan esa característica.

Placa base Gigabyte B450 Aorus Elite V2

Manual Asus TUF Gaming B450-Plus II

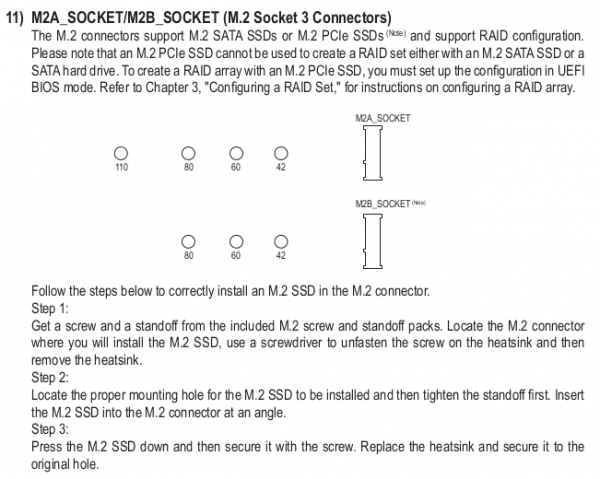

Instalación de discos duros M.2

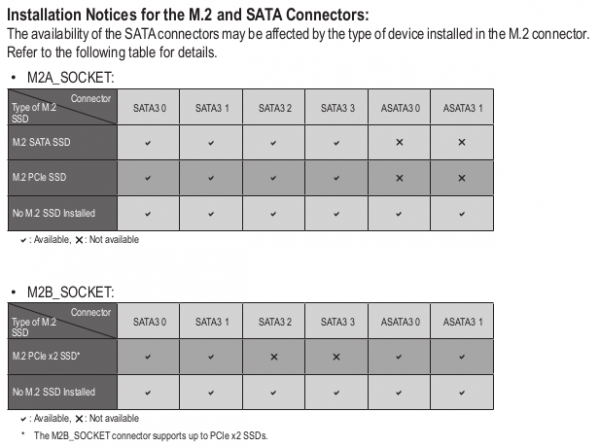

Los discos duros M.2 puede que se solapen con canales SATA, por lo que en algunos casos al utilizar discos con el conectores M.2 no se podrán utilizar algunos conectores SATA.

Placa base Gigabyte B450 Aorus Elite V2

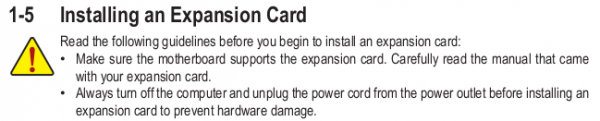

Instalación de tarjetas de expansión

Para la instalación de tarjetas de expansión en las ranuras de expansión lo normal que suelen indicar es las precauciones a tener en cuenta, pero también pueden indicarnos compatibilidad de alguna ranura con los discos duros M.2, ya que estos discos duros pueden configurarse para transmitir en el bus PCI Express.

Placa base Gigabyte B450 Aorus Elite V2

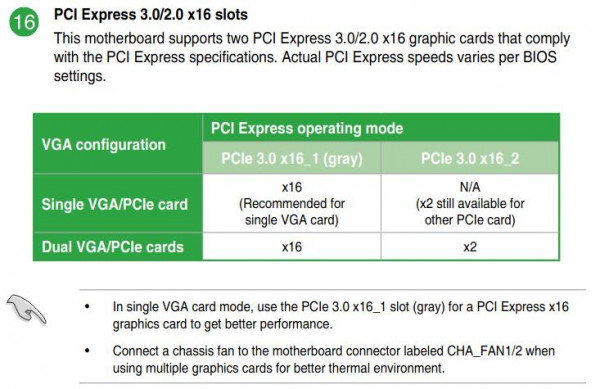

También puede venir indicado qué ranuras de expansión están dedicadas a la tarjeta gráfica, e incluso cuál sería la instalación en caso de permitir múltiples tarjetas gráficas.

Placa base Asus TUF B360-PLUS GAMING

Instalación de los conectores del panel frontal

El panel frontal suele incluir lo siguiente:

Botón de encendido de la placa base (PW / PWR / PWR_SW / POWER_SWITCH).
Botón de reincio de la placa base (RES / RES_SW / RESET_SWITCH).
El led de encendido de la placa base (PLED / PWR_LED / POWER_LED).
El led de actividad del disco duro (HD / HDD / HD_LED / HARD_DRIVE_LED).
El altavoz interno (SPK / SPEAK / SPEAKER).
El detector de apertura de chasis, que detectará si se abre el chasis. El chasis debe venir preparado para ello (CI).

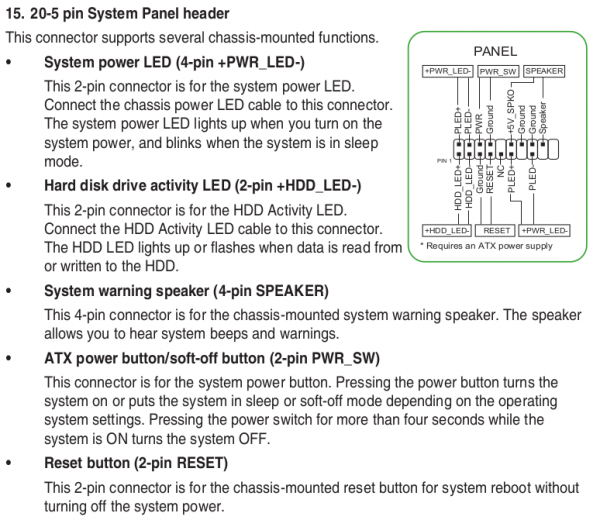

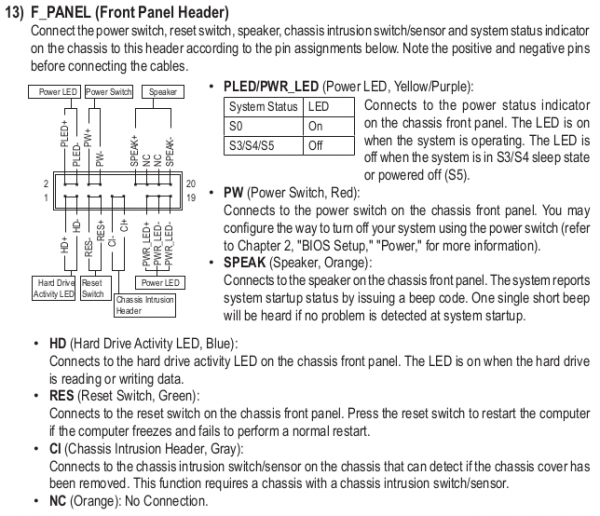

El manual nos indicará donde se encuentra y en qué pines hay que situar cada uno de los conectores, indicándonos el pin positivo y el pin negativo. Indicar que los botones siguen funcionando aunque la polaridad del conector la invirtamos y nos equivoquemos de pines, pero los leds no encenderán si no respetamos la polaridad del pin positivo y negativo.

Placa base Gigabyte B450 Aorus Elite V2

Manual Asus TUF Gaming B450-Plus II

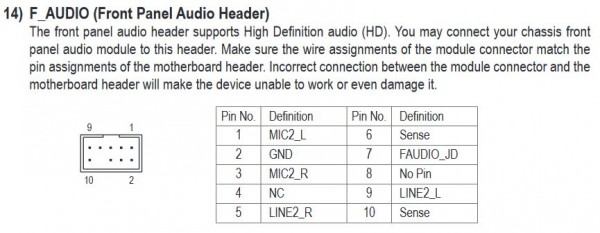

Audio del panel frontal

Si el chasis posee audio en el frontal, podemos utilizar el conector de la placa base dedicado a ello.

Placa base Gigabyte B450 Aorus Elite V2

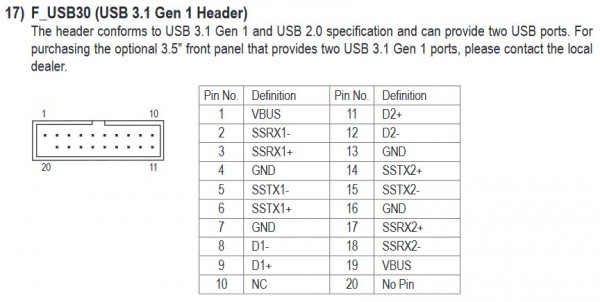

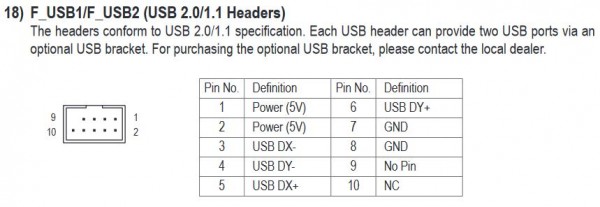

USB del panel frontal

Si el chasis posee conectores USB en el frontal, podemos utilizar el conector de la placa base dedicado a ello.

Placa base Gigabyte B450 Aorus Elite V2

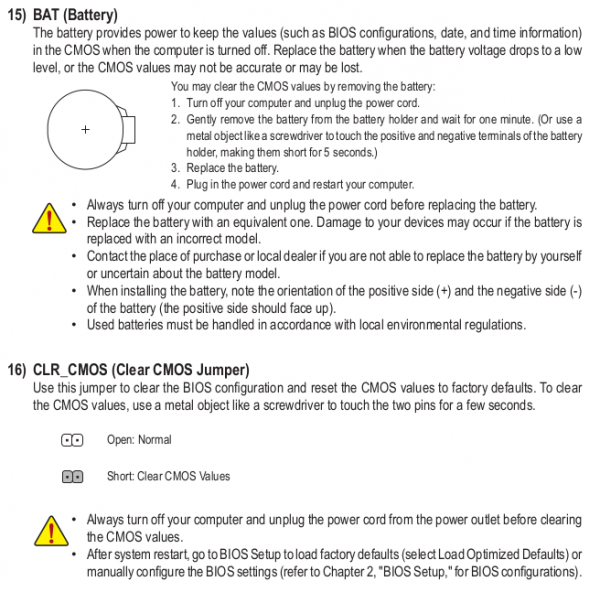

Reseteo de BIOS

El reseteo de la BIOS consisten en eliminar los valores de configuración que pudiera tener almacenados y cargar los valores por defecto del fabricante. Puede hacerse físicamente de dos maneras distintas, las cuales suelen venir detalladas en el manual:

Quitando la pila de la BIOS durante un minuto.

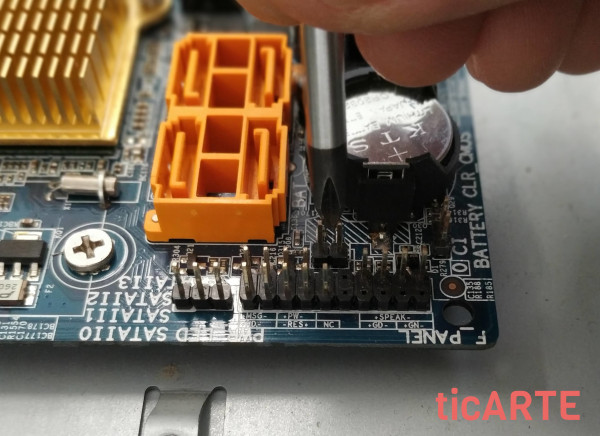

Puenteando el pin CLR_CMOS (Clear CMOS jumper) durante unos segundos. Si no tenemos un jumper para hacerlo, podemos utilizar la punta de un destornillador para hacer el contacto entre los dos pines.
