A la hora de realizar labores de montaje y mantenimiento de equipos microinformáticos, debes tener a tú disposición una serie de herramientas y útiles que te ayuden a trabajar. Con los actuales componentes (sus formas de anclaje y sujeción), las herramientas que un buen técnico o técnica ha de disponer no son, ni muy complejas, ni muy numerosas. Se podría decir que con un par de destornilladores, puedes realizar la mayoría de las labores de montaje y desmontaje.
A continuación vamos a descubrir cuáles son estas herramientas y útiles, viendo cuál es su uso principal y qué precauciones y advertencias de seguridad tienes que tener con ellas.
Destornilladores
Un destornillador es una herramienta con la que podrás apretar y aflojar tornillos que requieran poca fuerza. En Informática los destornilladores se utilizan para atornillar y desatornillar tornillos que unen componentes informáticos.
Los destornilladores tienen varios tamaños, y es aconsejable que elijas el tamaño que mejor se adapte a la cabeza del tornillo.
Muchos destornilladores tienen su punta magnetizada para facilitar la labor de colocar el tornillo en su lugar correspondiente.

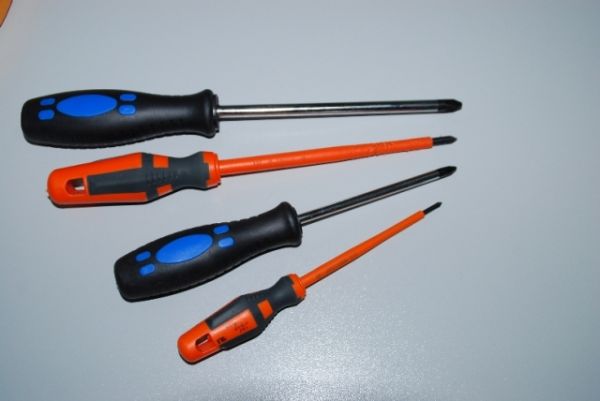

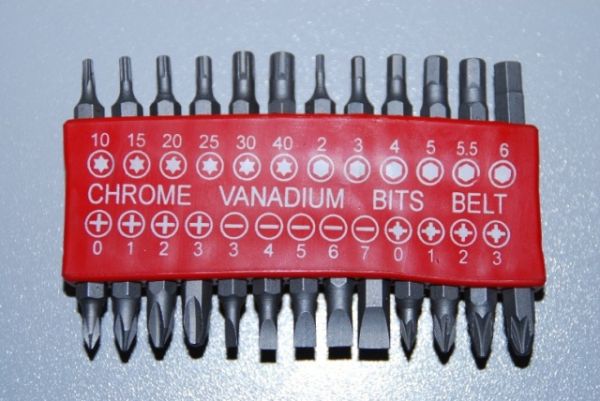

- Los destornilladores de punta en estrella o Phillips (PH) son los más habituales en el montaje de ordenadores, normalmente los de puntas con tamaño entre ph0 y ph3, combinando diferentes longitudes.

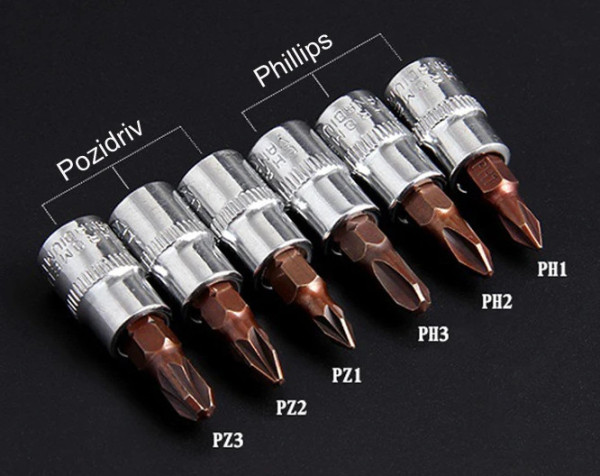

- Los destornilladores de punta Pozidriv (PZ) es una variante de los destornilladores de punta de estrella o Phillips que incluyen una entre las cuatro aspas de la estrella principal, otras cuatro aspas más finas, gracias a las cuales se consigue agarrar mejor el tornillo y ejercer más fuerza (por ejemplo en tornillos tirafondos para madera o para tacos). En la siguiente imagen podéis ver la diferencia entre ellos. No debemos utilizar los destornilladores Pozidriv para trabajar con cabezas de tornillos Phillips, ya que estropearemos la cabeza del tornillo al no venir preparada para esas 8 aspas.

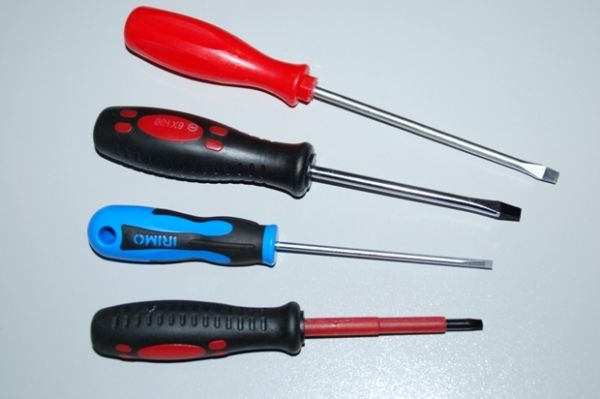

- Los destornilladores de punta plana o trapezoidal son menos utilizados en el montaje.
- Existen también destornilladores con otros tipos de puntas como Torx, Allen o cuadrada, aunque son muy poco utilizados respecto a los equipos microinformáticos. Pero siempre puede haber algún fabricante que los utilice, con lo cual siempre es bueno que dispongas de un juego por si acaso.

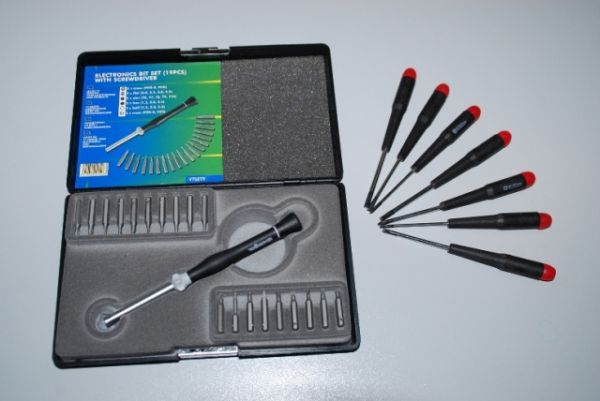

- Los destornilladores de precisión los utilizarás para apretar y aflojar tornillos muy pequeños. Con este tipo de destornillador desmontarás componentes informáticos, como discos duros o DVD y para realizar el desmontaje las carcasas de los equipos microinformáticos portátiles.

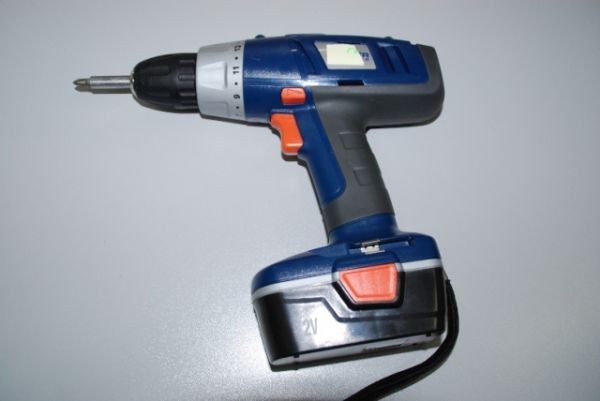

- Los destornilladores eléctricos se utilizan cuando el número de tornillos que debes apretar o aflojar es muy elevado y cuando estos requieren mucha fuerza. Principalmente en cadenas de montaje o puestos de reciclado de equipos informáticos. Los puedes utilizar para diferentes tipos de tornillos ya que dispone de puntas intercambiables.
Tornillos

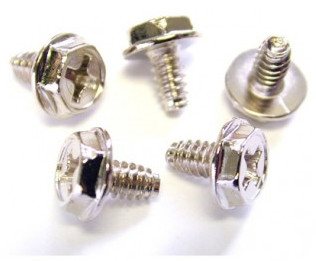

- Tornillos 6-32 x 1/4 pulgadas: Es el más utilizado para la fijación de componentes como la placa base, fuente de alimentación, etc. Se necesita un destornillador Phillips PH2.

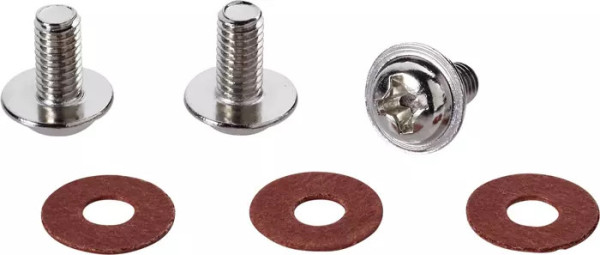

- Tornillos M3: Suele utilizarse en dispositivos de almacenamiento como el disco duro, pero también en placas bases. Se necesita un destornillador Phillips PH1.
-

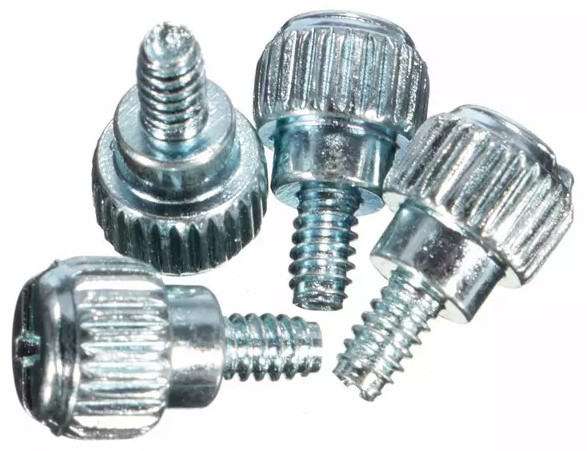

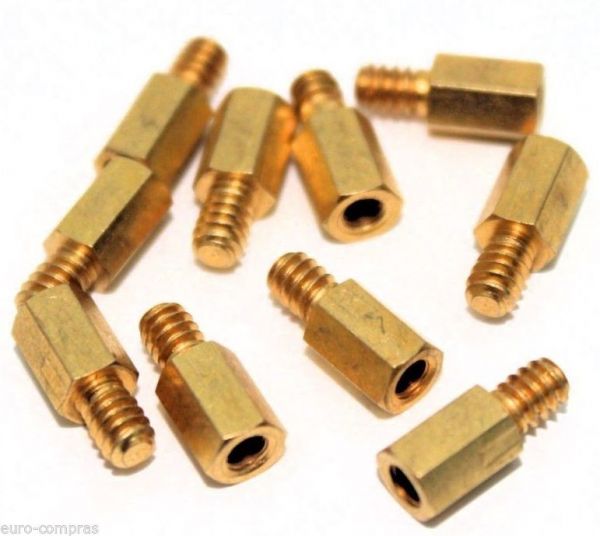

Tornillos M3 hexagonales: Tienen la cabeza más gorda para facilitar su montaje y desmontaje con la propia mano. Suele utilizarse en el chasis. Se necesita un destornillador Phillips PH2.
-
Tornillo M3 rosca fina: Suelen utilizarse para elevar la placa base y que esta no roce con el chasis. Se necesita una llave de tubo 3/16.
-
Tornillos M5x10: Suelen utilizarse para fijar los ventiladores. Se necesita un destornillador Phillips PH2.
Alicates

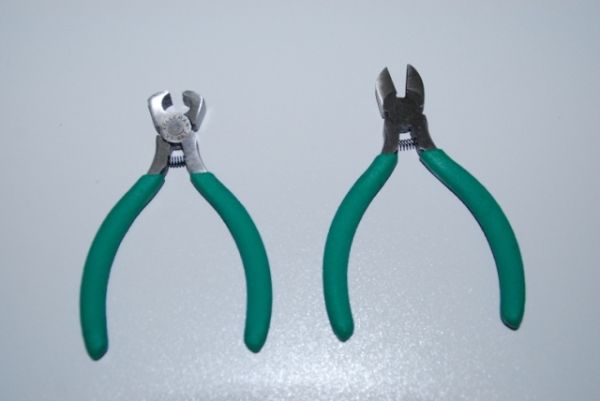

- Alicates de corte: En el caso de que tengas que realizar cortes de partes duras como chapa de la carcasa o componentes electrónicos deteriorados.

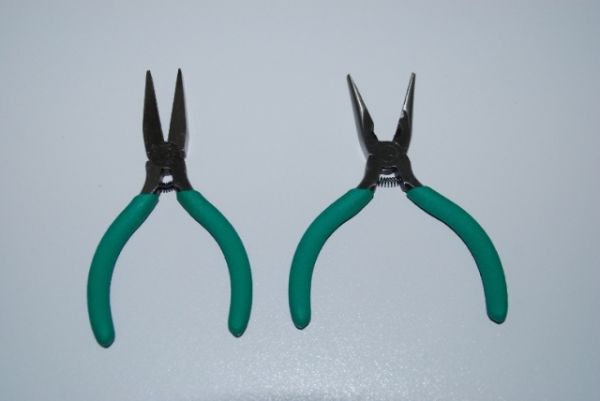

- Alicates planos: Este tipo de alicates los podrás utilizar para doblar o desdoblar tapas ciegas de la carcasa, en las cuales pondrás componentes de ampliación.

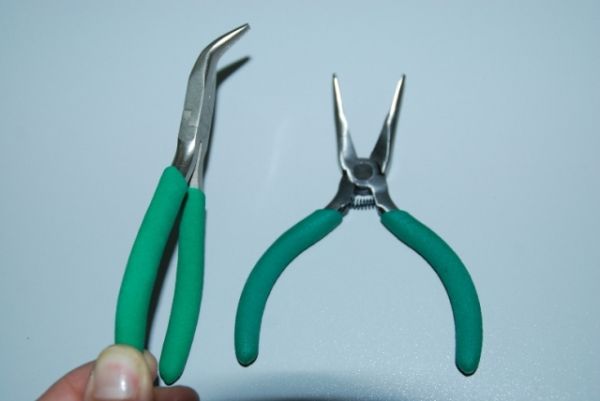

- Alicates de punta acodada: Los puedes utilizar para desdoblar pines o jumpers de placas o periféricos. Es una operación muy delicada, ya que es fácil romper totalmente el componente doblado, y que sólo realizarás si no hay otra alternativa.

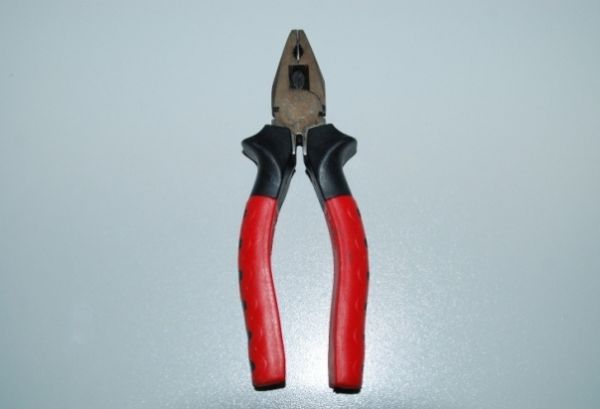

- Alicates combinados o universales: Este tipo de alicate tiene las funciones de corte y agarre (lo utilizarás cuando sea necesario aplicar una gran fuerza).

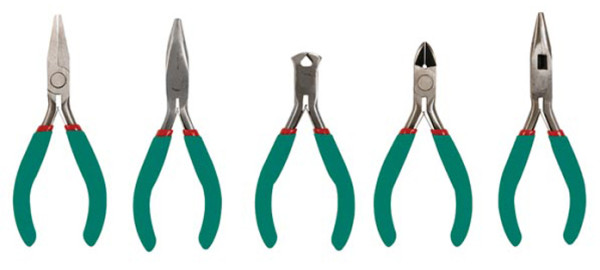

- Alicates de precisión: Son alicates de tamaño más reducido, que se utilizan para tareas que requieren de una manipulación y manejos muy precisos. Los podemos encontrar con cualquiera de los tipos de puntas comentados anteriormente.
Llaves
- Llave fija: Para cabezas de tornillos hexagonales. Existen de múltiples medidas. Podemos encontrar de tipo plana, de estrella, de tubo, acodada o combinada.

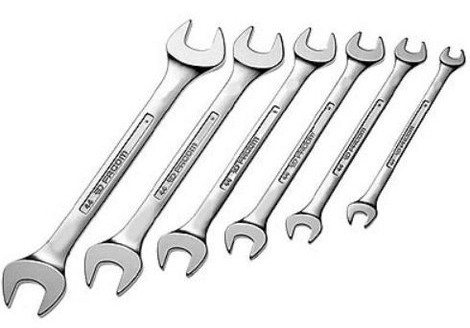

Llave fija plana

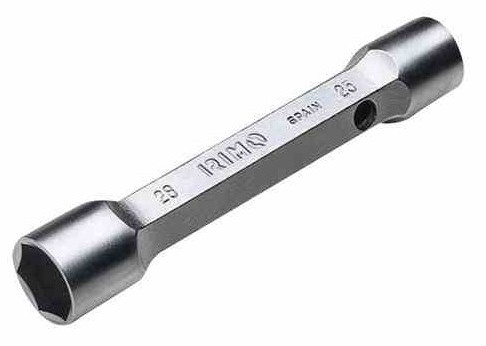

Llave fija de tubo

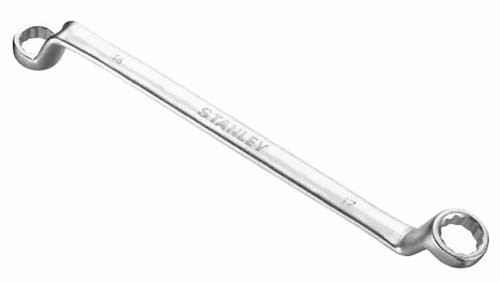

Llave fija de estrella acodada

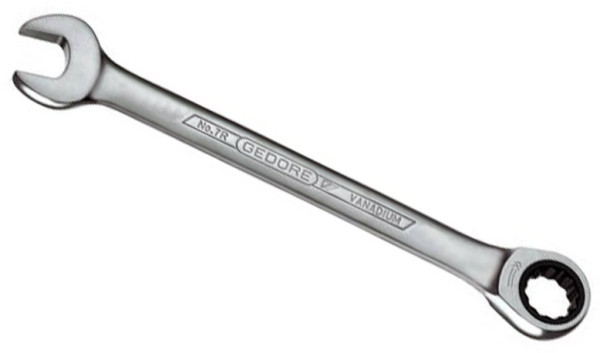

Llave fija combinada plana y con carraca

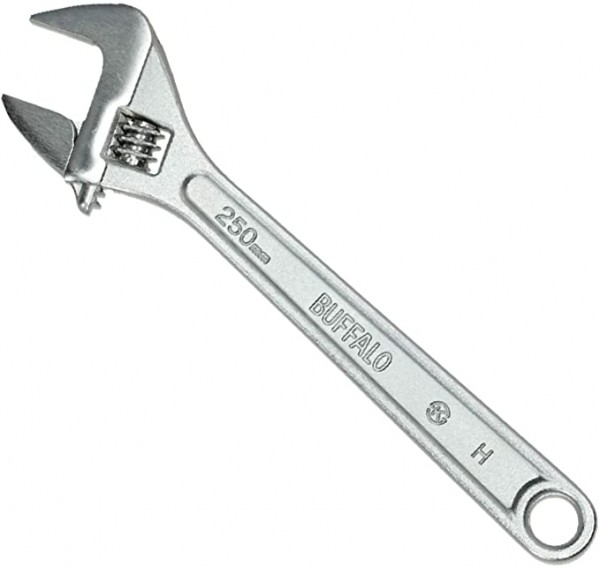

- Llave inglesa, graduable o ajustable: Para cabezas de tornillos hexagonales, pero posee una rueda con la que ajustar el ancho.

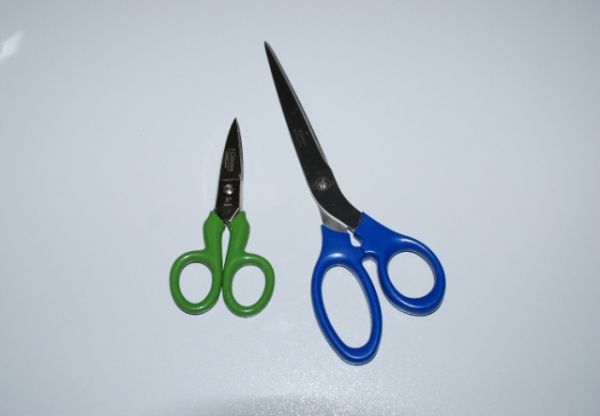

Tijeras
En el caso de tener que cortar cables, bridas o elementos de amarre.

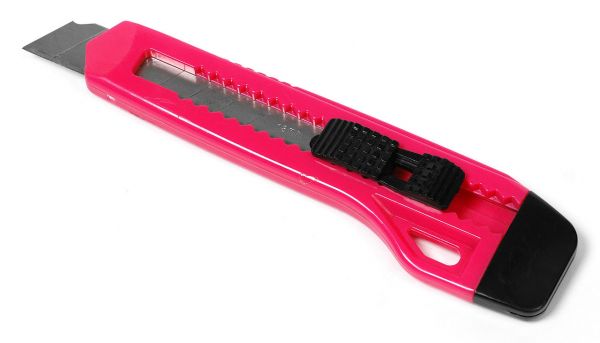

Cúter
En el caso de tener que cortar cables, bridas o elementos de amarre.

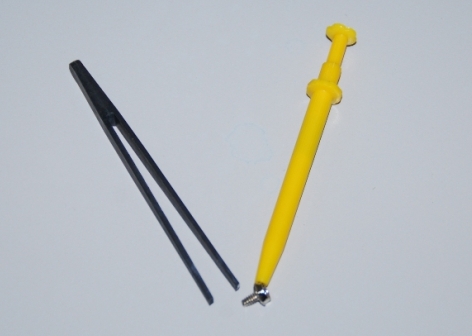

Pinzas
Si tiene que coger elementos de difícil acceso, como jumpers de placa y unidades de almacenamiento o como tornillos.

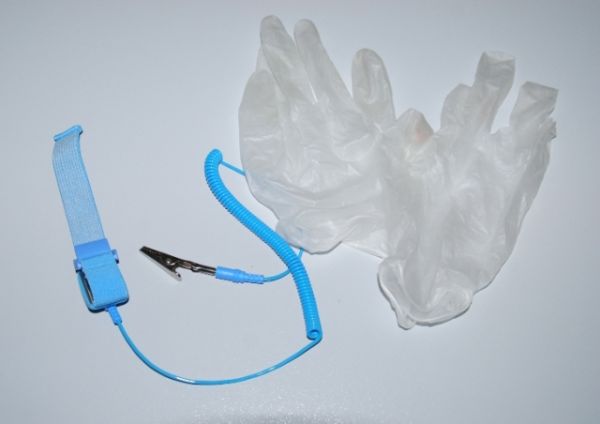

Pulsera anti estática o guantes
Te permitirá proteger los componentes de la energía estática que lleven las personas que manipulan estos elementos.

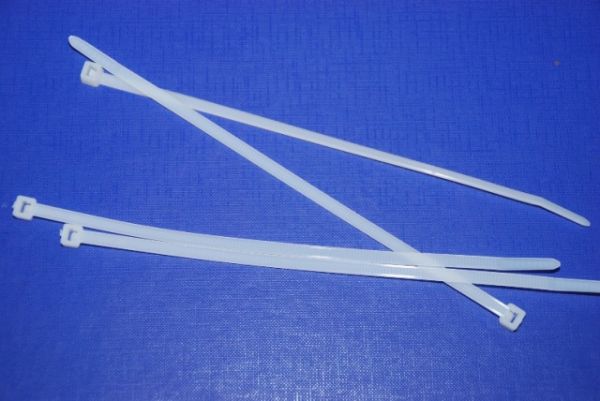

Bridas
Estos elementos te sirven para agrupar los cables y los buses que se encuentran en el interior de la carcasa. Esta acción permite liberar los espacios de ventilación y evitar que los cables interrumpan a elementos móviles, como ventiladores.

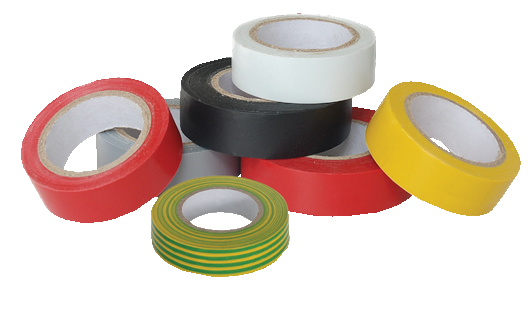

Cinta aislante
Nos puede servir para evitar el contacto eléctrico en algún componente o chasis. No se recomendaría para amarrar los cables, ya que con el calor puede ir despegándose con el tiempo.

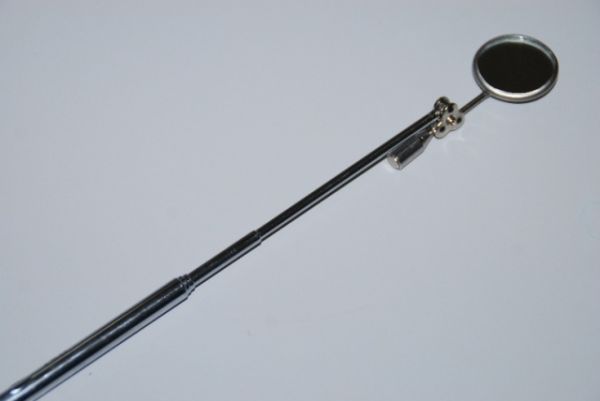

Lupas
Te permitirá ver elementos de difícil acceso o pequeños, como jumpers o amarres de componentes.

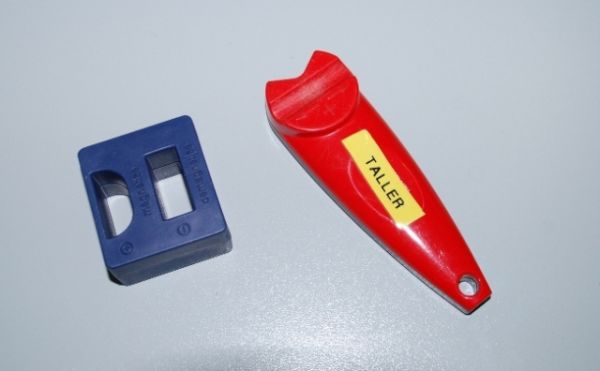

Imanes y magnetizadores
Los usarás principalmente para dar efecto magnético a los destornilladores. De esta manera te facilitara la colocación de tornillos en el interior de la caja.

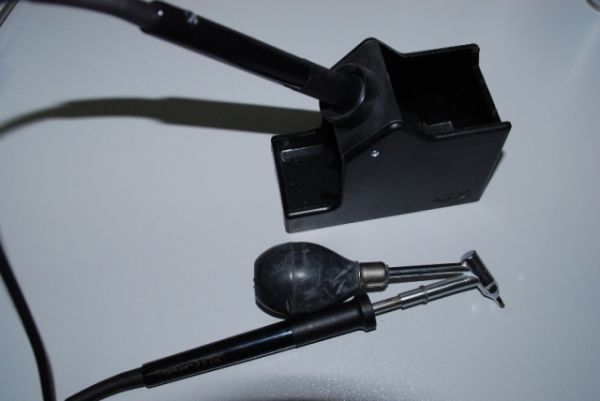

Soldador / desoldador
Lo usarás para soldar cables o sustituir componentes de circuitos impresos.

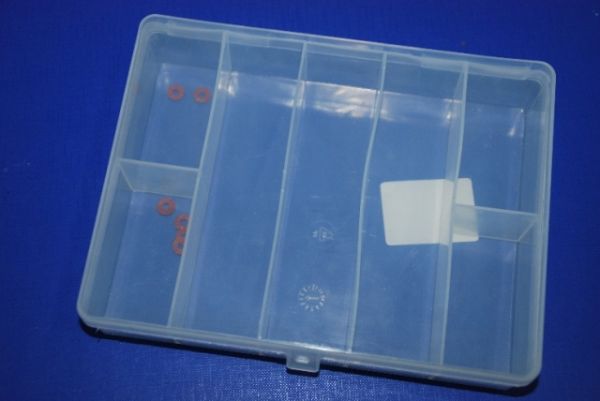

Recipientes
Útiles para almacenar durante el montaje o desmontaje los componentes o elementos de pequeñas dimensiones, como son tornillos y grapas.

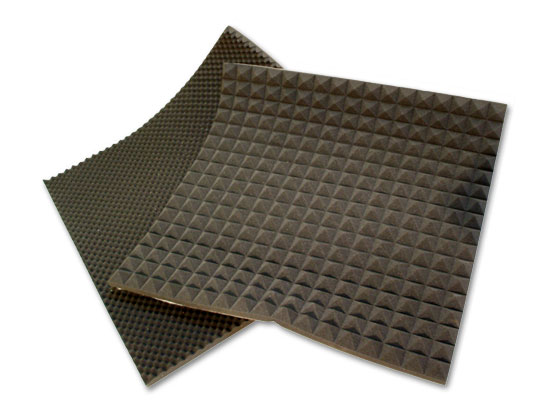

Gomaespuma
Para que sirva de apoyo a los componentes más delicados.

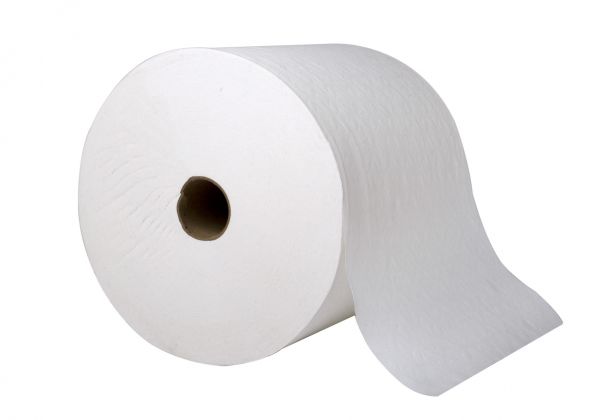

Rollo de papel
Permitirá limpiar cualquier componente o nuestras manos.

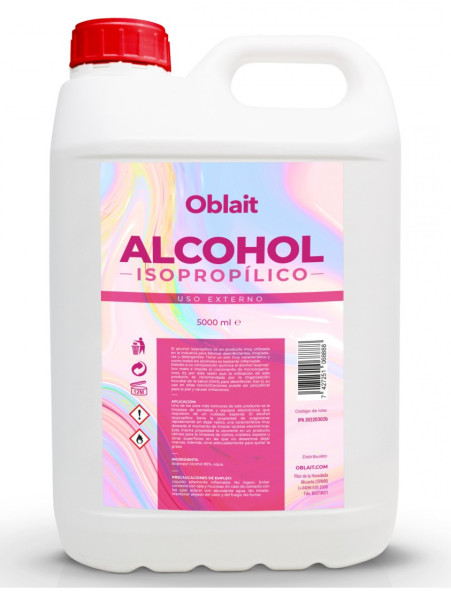

Alcohol isopropílico
El alcohol isopropílico es un disolvente muy volátil, es decir, de rápida evaporación, y que no deja ningún rastro de residuo al evaporarse, de ahí que sea el disolvente por excelencia para la limpieza de componentes electrónicos, magnéticos y ópticos de los equipos microinformáticos. No debemos confundirlo con el alcohol 96º, que no suele utilizarse para esta función debido a que es mucho más agresivo y podría dañar componentes o plásticos.
El alcohol isopropílico se puede aplicar directamente con un trapo, un pincel o una brocha.

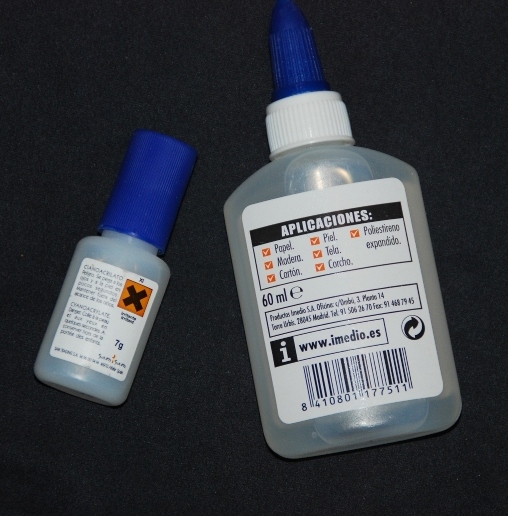

Pegamentos rápidos de contacto
Los usarás para reparar la rotura de piezas de plástico o fijar componentes que tengan problemas de estabilidad.

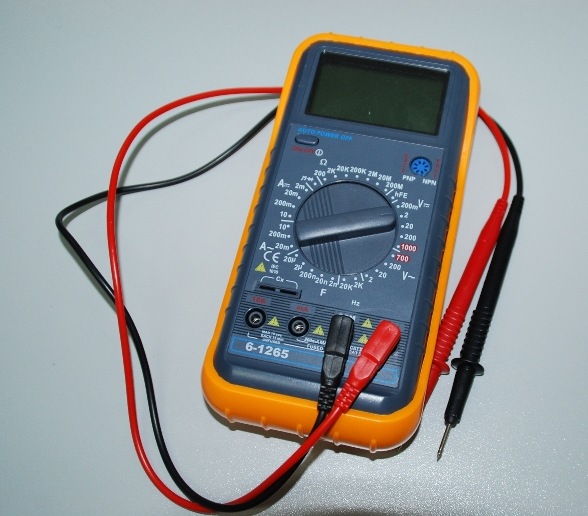

Polímetro
Los polímetros los utilizarás para comprobar parámetros eléctricos.

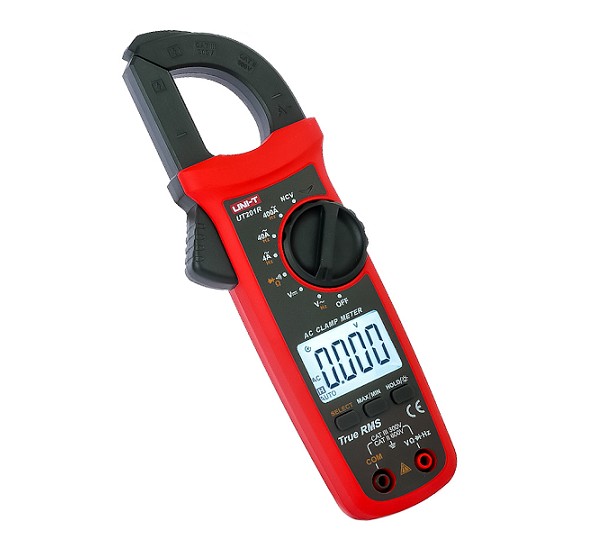

Pinza amperimétrica
La pinza amperimétrica permite medir la intensidad que pasa por un cable eléctrica de forma sencilla. Además incluye algunas funciones básicas como los polímetros.

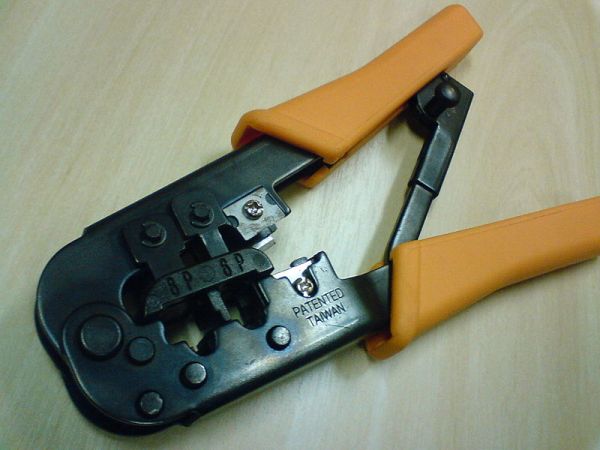

Crimpadora de cables de red
Se utiliza para crimpar los cables de red UTP con los conectores RJ-45 (imagen de Wikipedia).

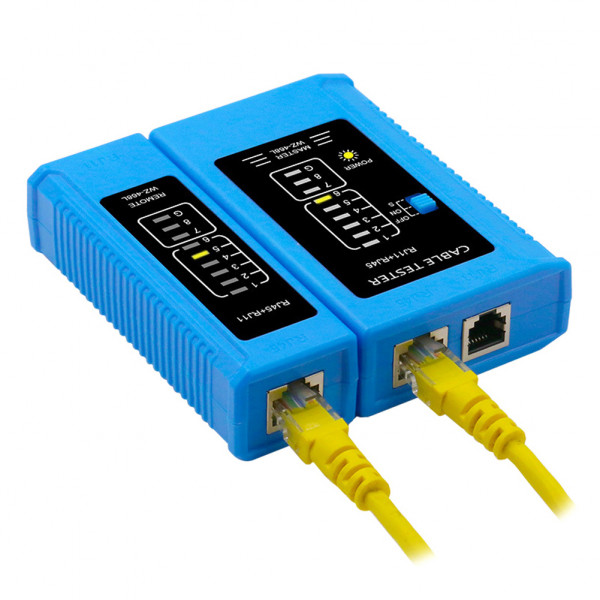

Comprobador de cables de red Ethernet
El comprobador de cables Ethernet con clavija RJ-45 permite comprobar la conectividad en todos los hilos de un cable de par trenzado.

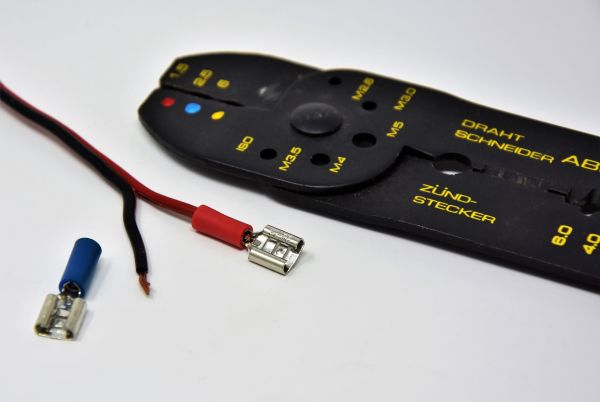

Crimpadora de cable de electricidad / Pelacables
La crimpadora se utiliza para fijar conectores de presión a los cables de cobre de electricidad, entre otros.
Se utiliza también como pelacables para quitar el plástico protector de los mismos cables de cobre de electricidad mediante los orificios de diferente grosor que posee.

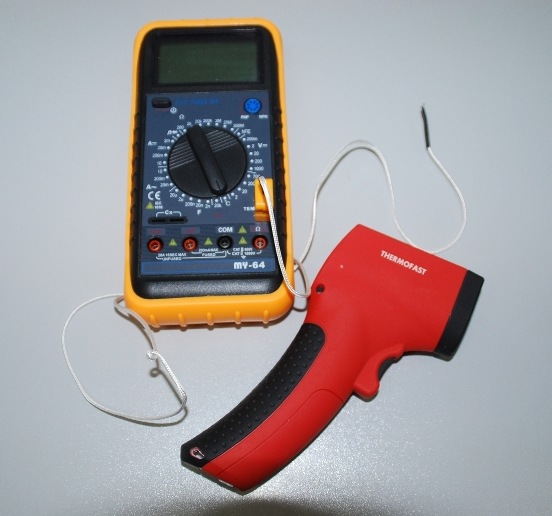

Termómetros
Lo utilizarás para comprobar que los sistemas de ventilación funcionan, manteniendo a los componentes en su rango operativo de temperatura.

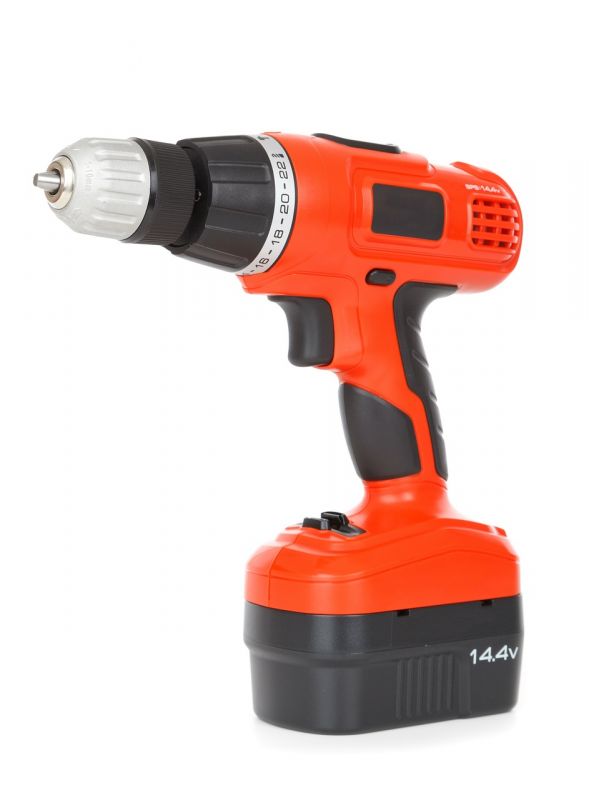

Taladro
Aunque no será habitual, puede que tangamos que hacerle algún agujero a la caja del ordenador o realizar alguna pequeña instalación en el lugar donde vaya a ir el mismo.
El taladro tendrá que estar acompañado de un juego de brocas para diferentes materiales y grosores.

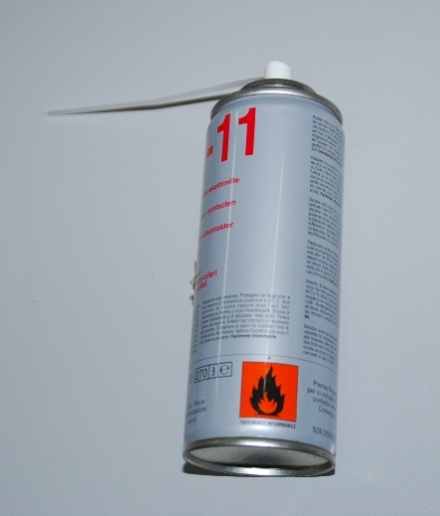

Bote / Spray de aire comprimido
Te servirá para limpiar de polvo y pelusa los sistemas de refrigeración y los componentes cuando se requiera aplicar presión sobre puntos determinados.

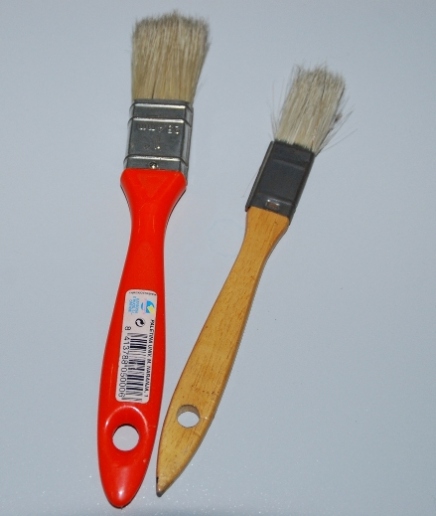

Brochas
Lo utilizarás para limpiar de polvo y pelusa los sistemas de refrigeración y los componentes informáticos cuando la cantidad sea elevada y de fácil acceso.

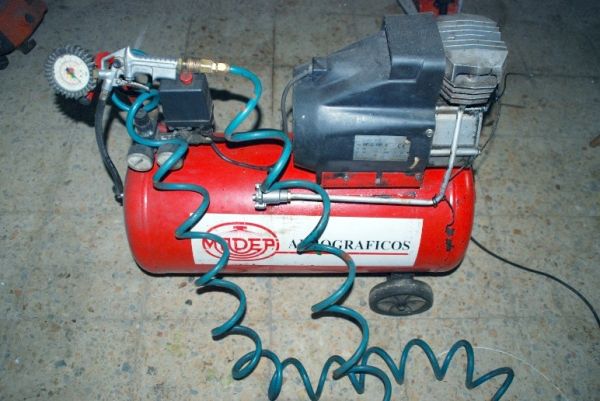

Compresor de aire comprimido
Te permite limpiar de polvo y pelusa los sistemas de refrigeración y los componentes. Este aparato te será especialmente útil, cuando la suciedad se encuentre muy incrustada, o esté presente en gran cantidad.

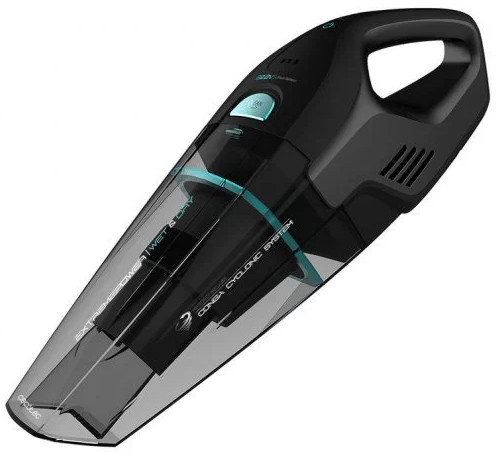

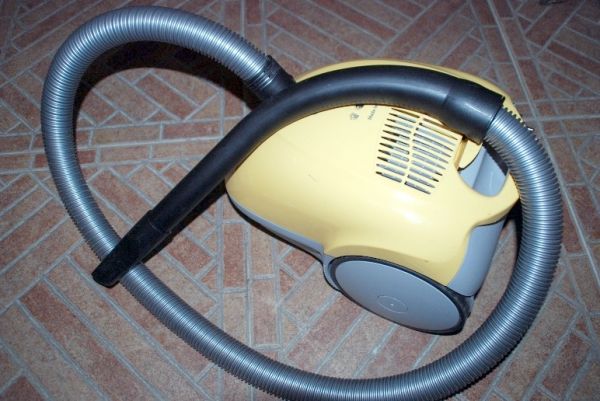

Aspirador
Al igual que el compresor, te será muy útil cuando la cantidad de suciedad sea elevada. En lugar de emitir aire para remover la suciedad, te permite absorberla.
Bibliografía
Basado en los materiales de Montaje y Mantenimiento de Equipo del Ministerio de Educación, Cultura y Deporte y actualizados por el profesorado de la Junta de Andalucía bajo una licencia Creative Commons BY-NC-SA.
