Conectores externos de la placa base

Los conectores externos (Back Panel o Rear Panel I/O) sirven para conectar los dispositivos periféricos al ordenador. Es decir, aquellos que se encuentran fuera del chasis del ordenador y que se conectan sin necesidad de abrir el mismo. A estos conectores se les suelen conocer con el nombre de puerto. Además nombraremos unos botones que suelen incluir algunos tipos de placas bases más avanzadas.

Meme conectores periféricos

Meme sobre conectores externos



Puerto PS/2

Los puertos PS/2 sirven para conectar el teclado y el ratón. Normalmente las placas incluyen dos puertos PS/2 idénticos; sin embargo, el teclado y el ratón se tienen que colocar en su conector correcto, de lo contrario no funcionaría. El puerto de color verde es el del ratón y el de color lila es el del teclado. Actualmente están desapareciendo en favor de los dispositivos USB, y alguna placas bases sólo incluyen un puerto que colorean mitad de verde y mitad de lila, indicando que puedes conectar o el teclado o el ratón, pero sólo uno de ellos.

Puerto PS/2

Puerto PS/2 mezclado



Puerto Serie

Su nombre proviene de la forma en que se envían los datos, trasmitiendo un bit tras otro en una serie. Son fáciles de reconocer, porque tienen un conector macho Tipo D de 9 o 25 pines. Actualmente obsoletos.

Puerto Serie



Puerto Paralelo

También se les conoce con el nombre LPT o puertos de impresora. La información se envía mediante 8 bits al mismo tiempo en lugar de utilizar un bit como en los serie. Se pueden conectar a ellos las unidades Zip, CD-ROM y DVD-ROM externos, plotters o escáneres. Actualmente obsoletos.

Puerto paralelo



Puerto VGA, RCA, S-Vídeo, DVI, HDMI y Display Port

Son puertos de vídeo, y se utilizan para conectar el monitor, pantalla de televisión o proyector a la placa base.

Puerto VGA

Puerto VGA

Puerto RCA

Puerto RCA

S-Video

Puerto S-Video

Puerto DVI

Puerto DVI

Puerto HDMI

Puerto HDMI

Display port

Puerto Display Port



Puerto RJ-45

Son puertos para conectar el equipo a una red Ethernet.

Puerto Ethernet

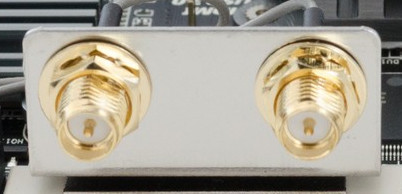

Puerto SMA

Puerto para conectar la antena Wifi a la tarjeta de red inalámbrica Wifi.



Puerto Jack 3,5mm

Son puertos para conectar los diferentes dispositivos de audio, como son altavoces, micrófono, dispositivos de audio, etc. Se trata de conectores Jack de 3,5mm. Se clasifican por colores:

  • De color naranja, subwoofer.
  • De color azul claro, entrada de línea.
  • De color negro, altavoces traseros.
  • De color verde, altavoces delanteros.
  • De color gris, altavoces laterales.
  • De color rosa, micrófono.

Puerto audio



Puerto RCA

Son conectores para transmitir audio analógico a través del cable coaxial.



Puerto S/PDIF

Son conectores para transmitir audio digital mediante cable coaxial o fibra óptica.

Puerto SPDIF coaxialPuerto S/PDIF óptico



Puerto USB

Para conectar dispositivos USB en el equipo.

Puerto USB



Puerto Thunderbolt

Thunderbolt es lo que antaño denominábamos el proyecto Light Peak. Se trata de un nuevo desarrollo propietario de Intel cuyo fin es crear una nueva interfaz de conexión entre dispositivos.

Puerto Thunderbolt



Puerto FireWire

Se trata de un bus serie de alta velocidad para cámaras digitales o las cámaras fotográficas digitales. FireWire es una marca registrada de Apple Computer.

Puerto Firewire



Puerto eSATA

La conexión eSATA (también conocido como SATA externo) nos permitiría conectar discos duros SATA de forma externa, sin necesidad de abrir el ordenador y conectarlo a la placa base.

Puerto eSATA



Puerto Joystick / MIDI

Se trata de un conector de 15 pines DB 15 hembra que permite acoplar un joystick para juegos, apenas se utiliza para este propósito, aunque sí para trabajar con música MIDI.

Puerto Midi Joystick

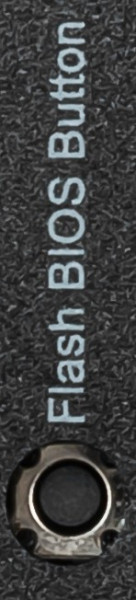

Botón Flash BIOS

Es un botón que se utiliza para facilitar la actualización del firmware de la BIOS.

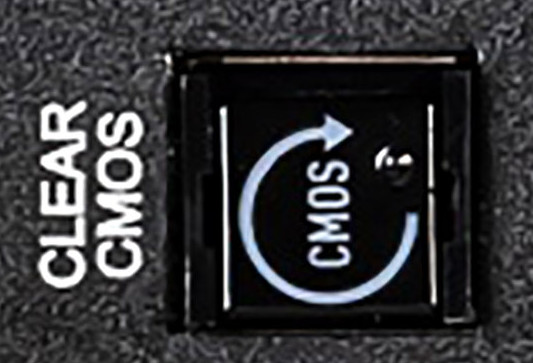

Botón Clear CMOS

Botón para borrar los valores almacenados en la configuración de la BIOS y escribir los valores por defecto del fabricante.
