Conectores internos de la placa base

La placa base incluye numerosos conectores en su cara interna y que, por lo tanto, solo son accesibles si quitamos la tapa lateral del chasis del ordenador. En ellos conectaremos los componentes y dispositivos que se queden en el interior del chasis.



Conectores de interfaces



Conector IDE (o ATA paralelo)

Conector para dispositivos de almacenamiento IDE como discos duros, CD-ROM, DVDs, etc. Se han quedando obsoletos y no suelen existir en las placas bases actuales.

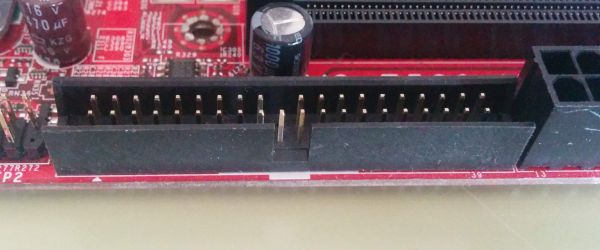

Conector IDE

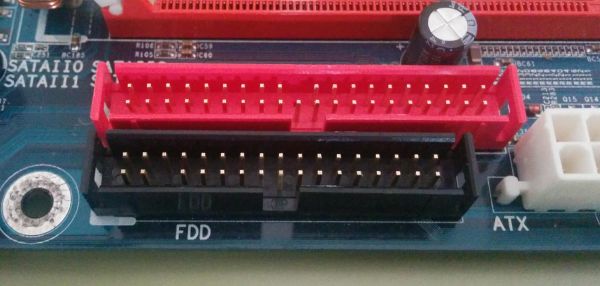

Conector FDD (o Floppy)

Conector para disqueteras. Es similar al IDE, pero con menos pines. Se han quedando obsoletos y no suelen existir en las placas bases actuales.

Conector FDD



Conector SATA (Serial ATA o ATA serie)

Conector para dispositivos de almacenamiento SATA como discos duros, CD-ROM, DVDs, etc.

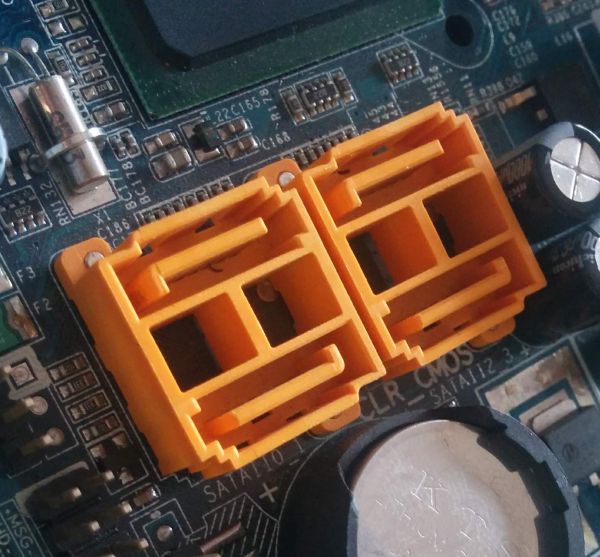

Conector SATA

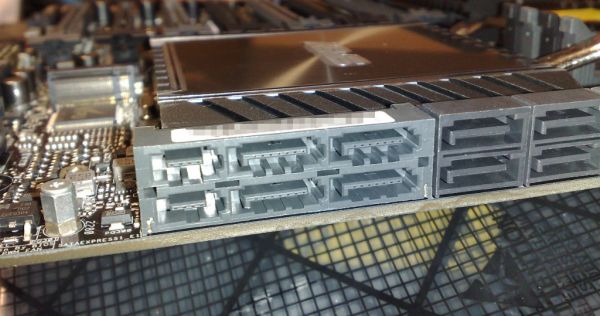

Conector SATA Express

Conector para dispositivos de almacenamiento SATA Express como discos duros.

Conector SATA Express

Wikimedia Commons (CC4-BY-SA)

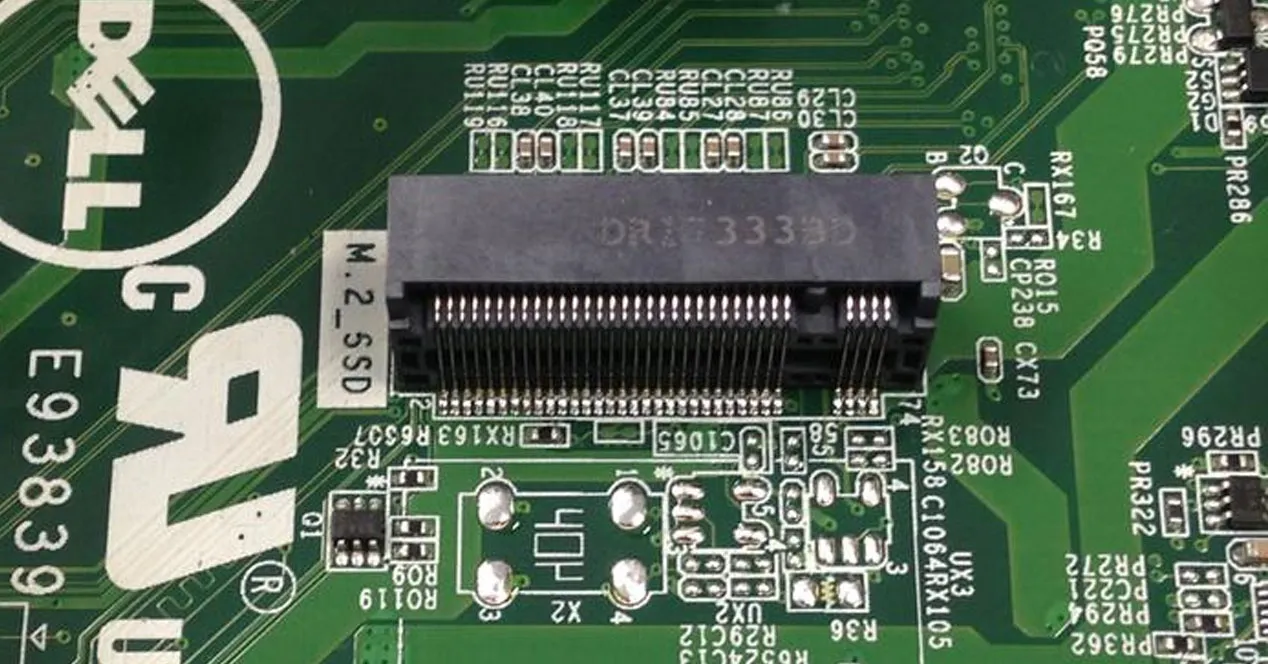

Conector M.2

Conector para dispositivos de almacenamiento M.2 como discos duros.

Imagen de Hardzone.es



Conector USB interno

Se trata de conectores para los USB frontales o para dispositivos USB que se instalen en las bahías frontales del chasis. Con un cable se lleva el puerto USB hacia el frontal del chasis. En estos conectores no podemos enganchar directamente un dispositivo USB.

Conector USB interno 2.0 o inferior:

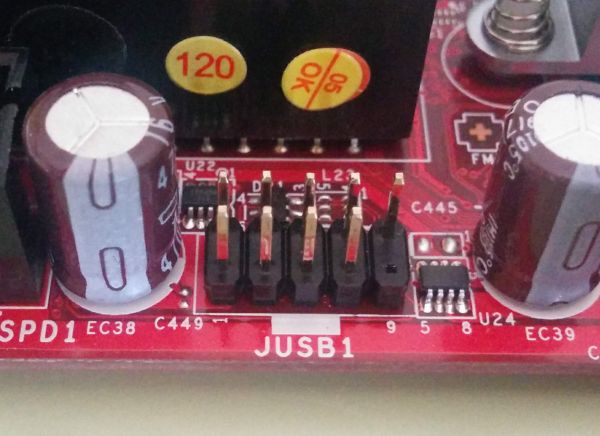

Conector USB 2.0

Conector USB interno 3.0 o superior:

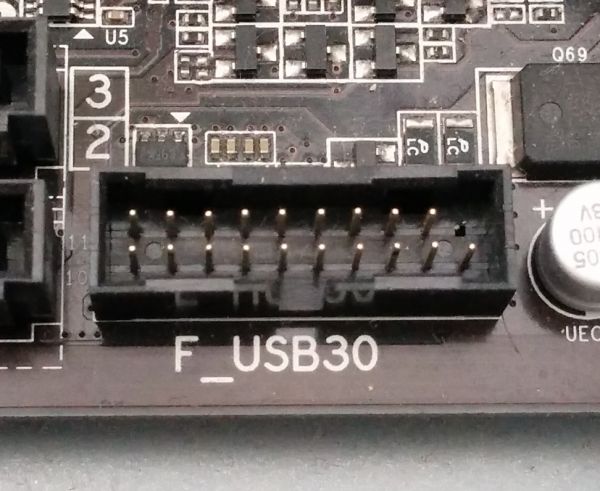

Conector interno USB 3.0

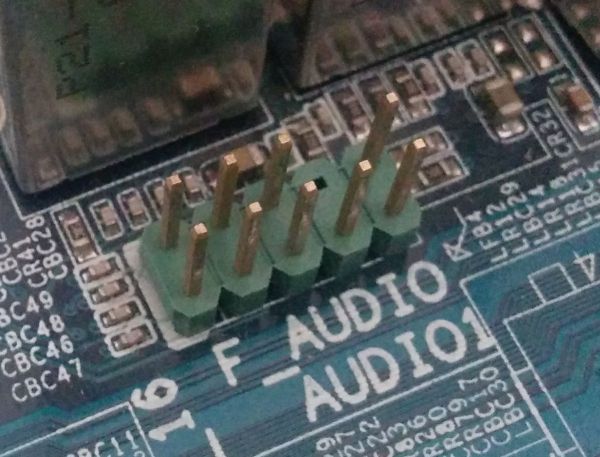

Conector mini-jack interno

Se trata de conectores para llevar el audio al frontal del chasis. Con un cable se lleva el puerto de audio hacia el exterior del chasis. Normalmente finalizará en conectores mini-jack de 3,5mm.

Conector audio interno

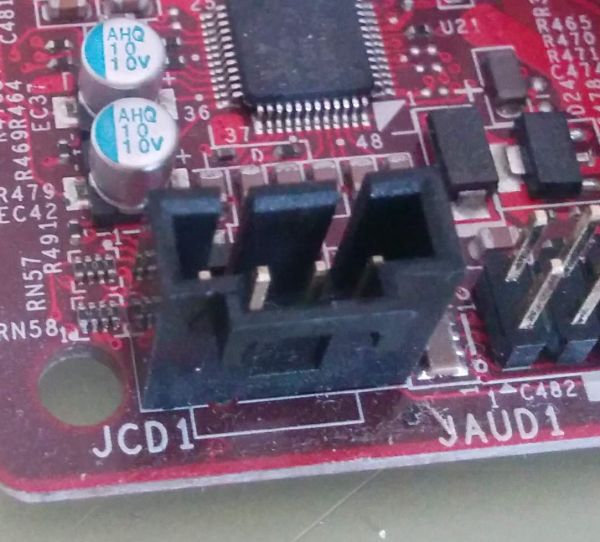

Conector CD_IN

Para conectar la salida de audio del CD-ROM o DVD directamente a la tarjeta de sonido de la placa base. De esta manera, si insertamos un CD-ROM o DVD de audio se escucharía el sonido por los altavoces conectados al ordenador.

Conector audio CDI



Conector tarjeta de expansión

Para conectar tarjetas de expansión y así extender las funcionalidades de la placa base. Los diferentes tipos de ranuras de expansión se explican en detalle en este artículo.

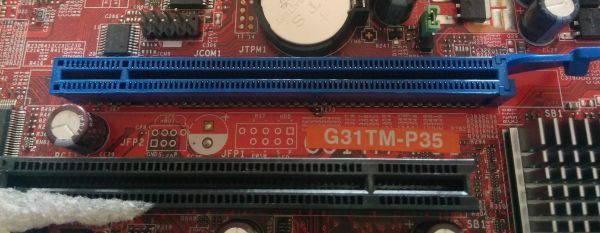

Conector ranura de expansión



Conectores de energía

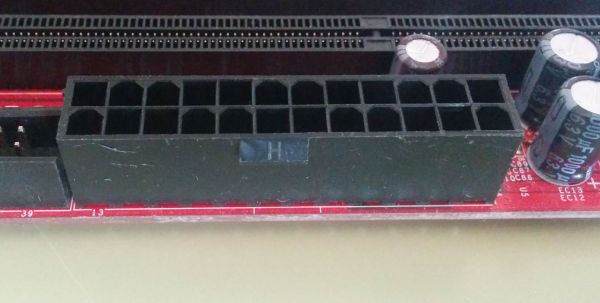

Conector ATX

Este conector sirve para conectar los cables de la fuente de alimentación a la placa base; de esta manera, la placa base suministrará la corriente a todos los componentes que se conectan a ella, como el microprocesador, la memoria, las tarjetas de expansión, los ventiladores, etcétera. Aunque no a los discos duros, DVDs, etc. que se conectan directamente a la fuente de alimentación.

Conector alimentación

Conector ATX 12V

Este conector sirve para conectar los cables de la fuente de alimentación y proporcionar energía adicional al microprocesador.

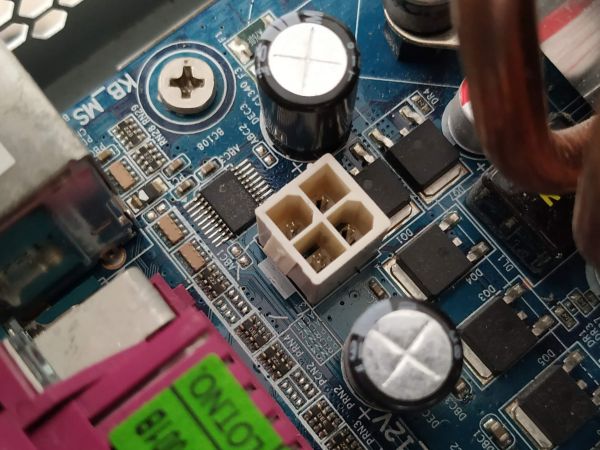

Conector alimentación CPU

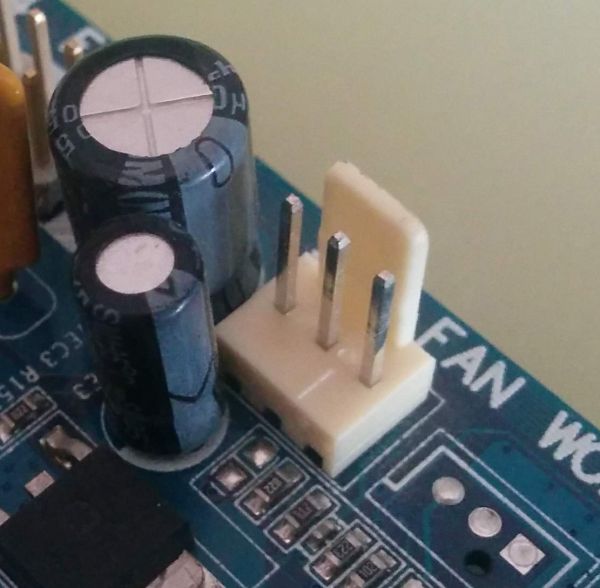

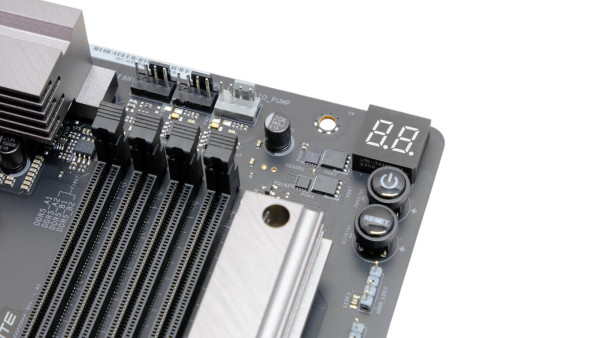

 Conector FAN

En ellos se conectan los ventiladores internos del chasis. Se suelen encontrar los siguientes: CPU-FAN, SYSTEM-FAN, CHA-FAN, POWER-FAN, NORTHBRIDGE-FAN, etc.

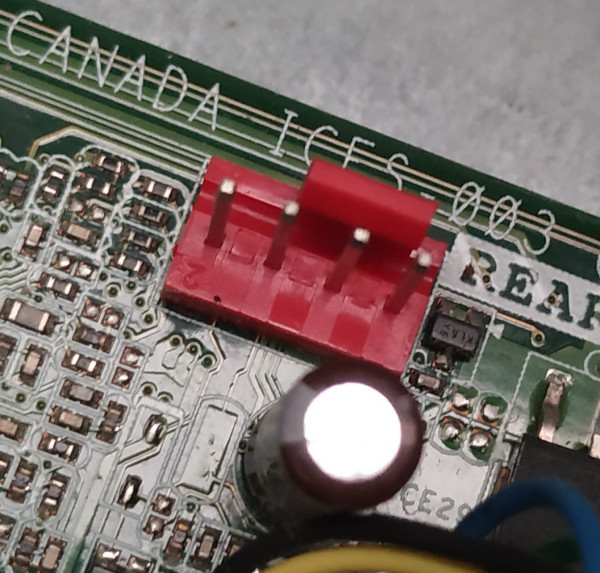

Encontramos la versión de 3 y 4 pines.

Conector FAN

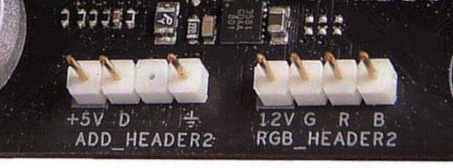

Conector RGB y ARGB

Los conectores RGB alimentan con corriente eléctrica y administran la iluminación a componentes RGB, tiras led, ventiladores, memorias RAM, etc; que se iluminan para poder realizar modding al equipo microinformático.

Existen dos tipos de conectores:

  • Conector RGB (Red Green Blue): formado por 4 pines, proporciona 12V de corriente eléctrica, sólo permite un sólo color en el componente RGB.
  • Conector ARGB (Addressable Red Green Blue): formado por 3 pines, proporciona 5V de corriente eléctrica, posee un circuito integrado que ofrece múltiples opciones de iluminación.



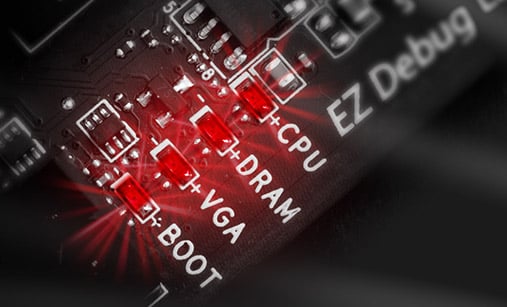

Otros conectores



Conector panel frontal

En este conector se acoplan los botones y leds del panel frontal del chasis, como pueden ser: botón de encendido, botón de reinicio, led de encendido, led de disco duro y detector de apertura del chasis.

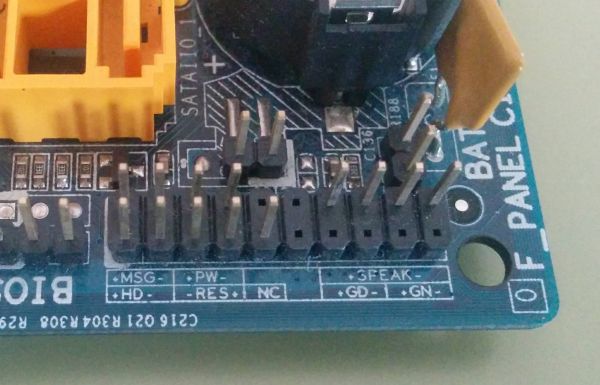

Conector Panel frontal

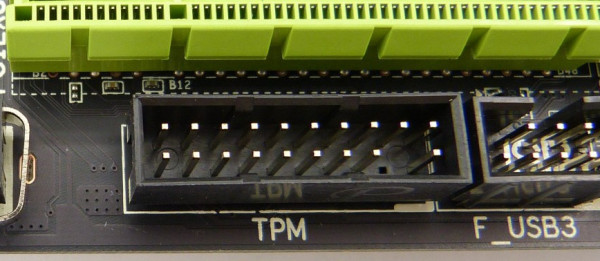

Conector TPM

El conector TPM (Trusted Plataform Module - Módulo de Plataforma de Confianza) permite conectar a la placa base un chip con claves de cifrado que permiten al sistema operativo cifrar la información (más información sobre TPM).
