Listamos un conjunto de ejercios interesantes con sus soluciones para afianzar los conocimientos sobre la placa base del equipo microinformático.
Ejercicio

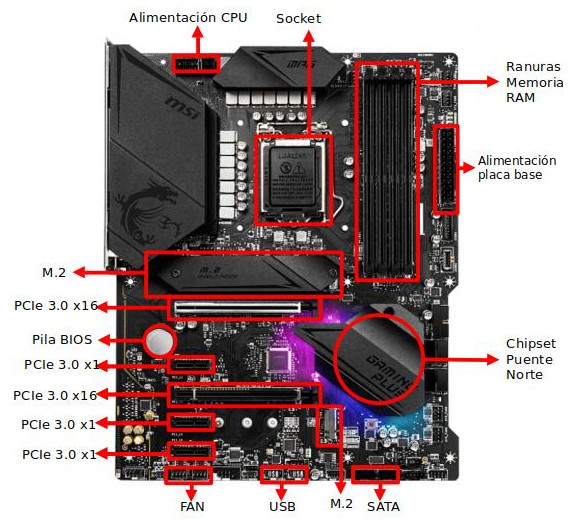

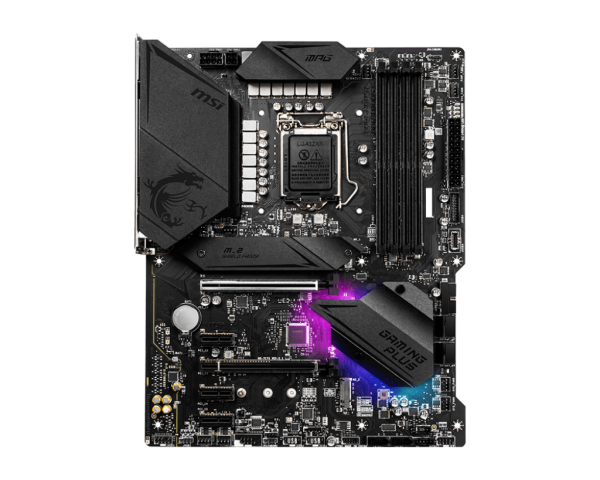

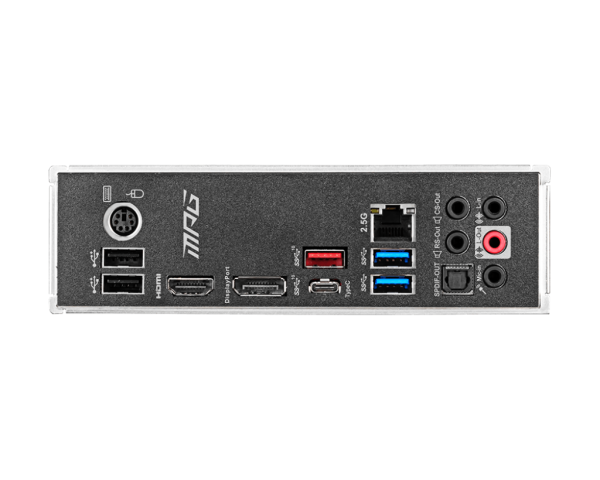

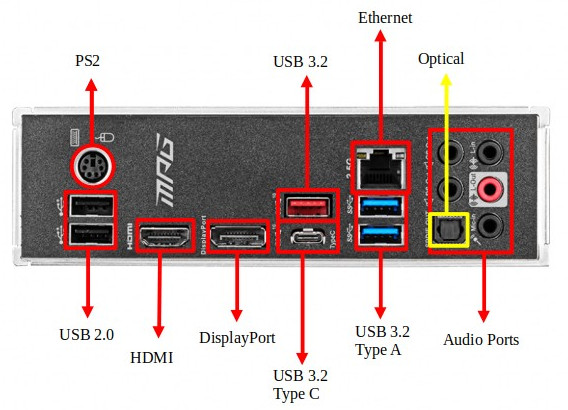

A partir de las imágenes de la placa base MSI MPG Z490 Gaming Plus (cara interna) (cara externa) señala los componentes internos y externos sin mirar su manual. Posteriormente completa los que no conozcas o no sean fácil de identificar mirando su manual.
Ejercicio
A partir del manual de la placa base Asus Rog Strix Z890-I (descargar manual) completa la tabla de especificaciones siguientes.
| Característica | Valor |
|---|---|
| Factor de forma | |
| Microprocesadores compatibles | |
| Socket | |
| Memoria RAM (Número ranuras, tipo y capacidad máxima) | |
| Dual Channel / Quad Channel | |
| Chipset | |
| Soporte gráfico | |
| SATA (Número conectores y ancho de banda) | |
| M.2 (Número de conectores, versión PCIe y líneas) | |
| Ranuras de expansión (Número ranuras, generación y líneas) | |
| Conectores externos USB (Número y versión) | |
| Conectores externos Thunderbolt (Número y versión) | |
| Conectores externos vídeo (Número, tipo y versión) | |
| Conectores externos audio (Número, tipo y versión) | |
| Conectores externos Ethernet (Número) | |
| Conectores externos Wi-Fi (Número) | |
| BIOS (Fabricante) |
| Característica | Valor |
|---|---|
| Factor de forma | Mini-ITX |
| Microprocesadores compatibles | Intel® Core™ Ultra Processors (Series 2) |
| Socket | LGA1851 (aunque no aparece en las especificaciones) |
| Memoria RAM (Número ranuras, tipo y capacidad máxima) | 2 x DIMM 128GB DDR5 |
| Dual Channel / Quad Channel | Dual channel |
| Chipset | Intel Z890 |
| Soporte gráfico | Si lo incluye el microprocesador |
| SATA (Número conectores y ancho de banda) | 2 x SATA 6Gb/s |
| M.2 (Número de conectores, versión PCIe y líneas) | 2 x M.2 PCIe 5.0 x4 |
| Ranuras de expansión (Número ranuras, generación y líneas) | 1 x PCIe 5.0 x16 |
| Conectores externos USB (Número y versión) | 1 x USB 20Gbps (1 x USB Type-C) 3 x USB 10Gbps (3 x Type-A) 1 x USB 5Gbps (1 x Type-A) 2 x USB 2.0 (2 x Type-A) |
| Conectores externos Thunderbolt (Número y versión) | 2 x Thunderbolt 4 ports (2 x USB Type-C) |
| Conectores externos vídeo (Número, tipo y versión) | 1 x HDMI 2.1 |
| Conectores externos audio (Número, tipo y versión) | (No tiene) |
| Conectores externos Ethernet (Número) | 1 x 2.5Gb |
| Conectores externos Wi-Fi (Número) | 1 x Wi-Fi |
| BIOS (Fabricante) | 256 Mb Flash ROM, UEFI AMI BIOS |
Ejercicio
A partir del manual de la placa base Gigabyte B365M H (descargar manual) completa la tabla de especificaciones siguientes.
| Característica | Valor |
|---|---|
| Factor de forma | |
| Procesadores compatibles | |
| Socket | |
| Memoria RAM (Tipo) | |
| Memoria RAM (Número ranuras) | |
| Memoria RAM (Capacidad máxima) | |
| Memoria RAM (Velocidades) | |
| Dual Channel / Quad Channel | |
| Northbrigde Chipset | |
| Southbrigde Chipset | |
| Gráfica integrada | |
| SATA (Conectores) | |
| SATA (Versión o Velocidad) | |
| M.2 (Conectores) | |
| Ranuras de expansión (Número y tipo) | |
| Puertos externos |
| Característica | Valor |
|---|---|
| Factor de forma | Micro ATX |
| Procesadores compatibles | 9th and 8th Generation Intel Core i9 / Intel Core i7 / Intel Core i5 / Intel Core i3 / Intel Pentium / Intel Celeron |
| Socket | LGA1151 |
| Memoria RAM (Tipo) | DDR4 |
| Memoria RAM (Número ranuras) | 2 |
| Memoria RAM (Capacidad máxima) | 32 GB |
| Memoria RAM (Velocidades) | 2666/2400/2133 MHz |
| Dual Channel / Quad Channel | Dual Channel |
| Northbrigde Chipset | Intel B365 Express |
| Southbrigde Chipset | iTE I/O Controller |
| Gráfica integrada | Integrated Graphics Processor-Intel HD Graphics |
| SATA (Conectores) | 4 |
| SATA (Versión o Velocidad) | 6Gb/s |
| M.2 (Conectores) | 1 |
| Ranuras de expansión (Número y tipo) | 1 x PCI Express x16 / 1 x PCI Express x1 |
| Puertos externos | 1 x PS/2 ratón / 1 x PS/2 teclado / 1 x D-Sub VGA / 1 x HDMI / 4 x USB 3.1 Gen 1 / 2 x USB 2.0/1.1 / 1 x RJ-45 port / 3 x audio mini jacks |
Ejercicio
A partir del manual de la placa base MSI MAG X570 Tomahawk Wifi (descargar manual) completa la tabla de especificaciones siguientes.
| Característica | Valor |
|---|---|
| Factor de forma | |
| Procesadores compatibles | |
| Socket | |
| Memoria RAM (Tipo) | |
| Memoria RAM (Número ranuras) | |
| Memoria RAM (Capacidad máxima) | |
| Memoria RAM (Velocidades) | |
| Dual Channel / Quad Channel | |
| Northbrigde Chipset | |
| Southbrigde Chipset | |
| Gráfica integrada | |
| SATA (Conectores) | |
| SATA (Versión o Velocidad) | |
| M.2 (Conectores) | |
| Ranuras de expansión (Número y tipo) | |
| Puertos externos |
| Característica | Valor |
|---|---|
| Factor de forma | ATX |
| Procesadores compatibles | 2nd and 3rd Gen AMD Ryzen / Ryzen with Radeon Vega Graphics and 2nd Gen AMD Ryzen with Radeon Graphics |
| Socket | AM4 |
| Memoria RAM (Tipo) | DDR4 |
| Memoria RAM (Número ranuras) | 4 |
| Memoria RAM (Capacidad máxima) | 128 GB |
| Memoria RAM (Velocidades) | 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 MHz y 2667/ 2800/ 2933/ 3000/ 3066/ 3200/ 3466/ 3600/ 3733/ 3866/ 4000/ 4133/ 4266/ 4400/ 4533/ 4600 Mhz |
| Dual Channel / Quad Channel | Dual Channel |
| Northbrigde Chipset | AMD® X570 |
| Southbrigde Chipset | NUVOTON NCT679 |
| Gráfica integrada | Radeon Vega or Radeon según el procesador instalado |
| SATA (Conectores) | 6 |
| SATA (Versión o Velocidad) | 6Gb/s |
| M.2 (Conectores) | 2 |
| Ranuras de expansión (Número y tipo) | 1x PCIe 4.0/ 3.0 x16 / 1x PCIe 4.0/ 3.0 x16 / 2x PCIe 3.0 x1 |
| Puertos externos | 1x Flash BIOS Button / 1x PS/2 keyboard/mouse combo port / 2x USB 2.0 ports / 2x WiFi/Bluetooth antenna jacks / 2x USB 3.2 Gen 1 / 1x HDMI port / 1x USB 3.2 Gen 2 Type A / 1x USB 3.2 Gen 2 Type C / 1x LAN(RJ45) / 2x USB 3.2 Gen 2 Type A / 5x audio jacks / 1x Optical S/PDIF Out |
Ejercicio
A partir del manual de la placa base ASUS Prime H310M-K R2.0 (descargar manual) completa la tabla de especificaciones siguientes.
| Característica | Valor |
|---|---|
| Factor de forma | |
| Procesadores compatibles | |
| Socket | |
| Memoria RAM (Tipo) | |
| Memoria RAM (Número ranuras) | |
| Memoria RAM (Capacidad máxima) | |
| Memoria RAM (Velocidades) | |
| Dual Channel / Quad Channel | |
| Northbrigde Chipset | |
| Southbrigde Chipset | |
| Gráfica integrada | |
| SATA (Conectores) | |
| SATA (Versión o Velocidad) | |
| M.2 (Conectores) | |
| Ranuras de expansión (Número y tipo) | |
| Puertos externos |
| Característica | Valor |
|---|---|
| Factor de forma | uATX |
| Procesadores compatibles | Intel 8th Generation Core i7, i5, i3 / Pentium / Celeron |
| Socket | LGA1151 |
| Memoria RAM (Tipo) | DDR4 |
| Memoria RAM (Número ranuras) | 2 |
| Memoria RAM (Capacidad máxima) | 32Gb |
| Memoria RAM (Velocidades) | 2666 / 2400 / 2133 MHz |
| Dual Channel / Quad Channel | Dual Channel |
| Northbrigde Chipset | Intel® H310 |
| Southbrigde Chipset | (No especificado) |
| Gráfica integrada | Intel HD Graphics |
| SATA (Conectores) | 4 |
| SATA (Versión o Velocidad) | 6Gbp/s |
| M.2 (Conectores) | 0 |
| Ranuras de expansión (Número y tipo) | 1 x PCI Express 3.0 y 2.0 x16 / 2 x PCI Express 2.0 x1 |
| Puertos externos | 1 x PS/2 keyboard / PS/2 mouse / USB 3.1 Gen 1 (Type-A, blue) / 2 x USB 2.0/1.1 / 1 x D-Sub / 1 x DVI-D / 1 x LAN (RJ-45) / 3 x Audio jacks |
Ejercicio
A partir del manual de la placa base Gigabyte B550 Aorus Elite (descargar manual) completa la tabla de especificaciones siguientes.
| Característica | Valor |
|---|---|
| Factor de forma | |
| Procesadores compatibles | |
| Socket | |
| Memoria RAM (Tipo) | |
| Memoria RAM (Número ranuras) | |
| Memoria RAM (Capacidad máxima) | |
| Memoria RAM (Velocidades) | |
| Dual Channel / Quad Channel | |
| Northbrigde Chipset | |
| Southbrigde Chipset | |
| Gráfica integrada | |
| SATA (Conectores) | |
| SATA (Versión o Velocidad) | |
| M.2 (Conectores) | |
| Ranuras de expansión (Número y tipo) | |
| Puertos externos |
| Característica | Valor |
|---|---|
| Factor de forma | ATX |
| Procesadores compatibles | 3rd Generation AMD Ryzen / 3rd Generation AMD Ryzen with Radeon Graphics |
| Socket | AM4 |
| Memoria RAM (Tipo) | DDR4 |
| Memoria RAM (Número ranuras) | 4 |
| Memoria RAM (Capacidad máxima) | 128Gb |
| Memoria RAM (Velocidades) | 3200/2933/2667/2400/2133 MHz |
| Dual Channel / Quad Channel | Dual Channel |
| Northbrigde Chipset | AMD B550 |
| Southbrigde Chipset | iTE® I/O Controller |
| Gráfica integrada | Integrated in the 3rd Generation AMD Ryzen with Radeon Graphics processor |
| SATA (Conectores) | 4 |
| SATA (Versión o Velocidad) | 6Gbp/s |
| M.2 (Conectores) | 2 |
| Ranuras de expansión (Número y tipo) | 3 x PCI Express x16 / 1 x PCI Express x1 |
| Puertos externos | 1 x DisplayPort / 1 x HDMI / 2 x SMA antenna connectors / 2 x USB 3.2 Gen 2 Type-A / 4 x USB 3.2 Gen 1 / 2 x USB 2.0/1.1 / 1 x Q-Flash button / 1 x RJ-45 / 1 x optical S/PDIF Out / 5 x audio jacks |
Ejercicios prácticos de la placa base del equipo microinformático escrito por Rafa Morales está protegido por una licencia Creative Commons Atribución-NoComercial-SinDerivadas 4.0 Internacional
