Tipos de ranuras de memoria en la placa base

Las ranuras de memoria, o bancos de memoria (memory slots), constituyen los conectores para la memoria principal del ordenador, es decir, la memoria RAM (Random Access Memory). A continuación vamos a hacer una breve descripción de los tipos de ranuras de memoria que podemos encontrar en una placa base.

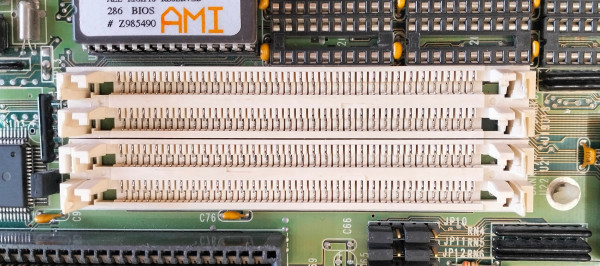

Ranuras de memoria SIMM

Las ranuras de memoria SIMM (Single In-line Memory Module) están obsoletas, fueron las primeras ranuras de memoria que aparecieron en las placas bases. Son ranuras mucho más cortas que las actuales, y como característica podemos decir que los módulos de memoria se introducen en ángulos de 45º y se levantan hasta que quedan perpendiculares a la ranura y sujetos por las presillas laterales.

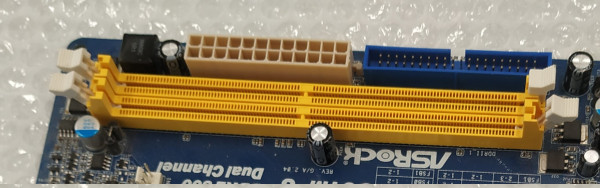

Ranuras de memoria DIMM

Las ranuras de memoria DIMM (Dual In-line Memory Module) son las más utilizadas en las placas bases actualmente. Los módulos se introducen en ellas de manera perpendicular a la placa base. Y con las abrazaderas de sus laterales hace que la memoria se fije y no se pueda soltar con el movimiento.

Existen los siguientes tecnologías de ranuras DIMM:

• DIMM SDRAM, con 168 contactos.
• DIMM DDR, con 184 contactos.
• DIMM DDR2, con 240 contactos.
• DIMM DDR3, con 240 contactos.
• DIMM DDR4, con 288 contactos.
• DIMM DDR5, con 288 contactos.

Aunque algunas de las ranuras posean el mismo número de contactos en diferentes tecnologías, las ranuras no son compatibles entre ellas. Las ranuras además poseen un puente de plástico en la zona de contactos que se encuentra en posiciones diferentes en cada una de las tecnologías para evitar introducir una memoria RAM no compatible.

Ranuras de memoria RIMM

Las ranuras de memoria RIMM (Rambus In-line Memory Module) están creados por la empresa Rambus para sus propios módulos de memoria y están apoyados por Intel. La empresa exige el pago de unos derechos a los fabricantes en concepto de uso, por lo que no se utilizaron excesivamente, debido a que los fabricantes preferían hacer placas bases a un menor coste. Los módulos se introducen en ellas de manera perpendicular a la placa base.

Ranuras de memoria SO-DIMM

Las ranuras de memoria SO-DIMM (Small Outline Dual In-line Memory Module) son una versión reducida de las ranuras DIMM, estando diseñadas para equipos de tamaño más reducido como portátiles, impresoras, NAS, embebidos, etc. Se introducen a 45º de inclinación con respecto a la placa base, pero a diferencia de las ranuras DIMM, aquí los módulos de memoria se quedan paralelos a la placa base.

Existen los siguientes tecnologías de ranuras SO-DIMM:

• SO-DIMM SDRAM, con 144 contactos.
• SO-DIMM DDR, con 200 contactos.
• SO-DIMM DDR2, con 200 contactos.
• SO-DIMM DDR3, con 204 contactos.
• SO-DIMM DDR4, con 260 contactos.
• SO-DIMM DDR5, con 262 contactos.

Ranuras de memoria Micro-DIMM

Las ranuras de memoria Micro-DIMM (Micro Dual In-line Memory Module) son una versión aún más reducida de las ranuras DIMM, más pequeñas que las ranuras SO-DIMM, estando también diseñadas para equipos de tamaño más reducido como portátiles, impresoras, NAS, embebidos, etc. Se introducen a 45º de inclinación con respecto a la placa base, pero a diferencia de las ranuras DIMM, aquí los módulos de memoria se quedan paralelos a la placa base.

Existen los siguientes tecnologías de ranuras Micro-DIMM:

• Micro-DIMM SDRAM, con 144 contactos.
• Micro-DIMM DDR, con 172 contactos.
• Micro-DIMM DDR2, con 214 contactos.
• Micro-DIMM DDR3, con 214 contactos.
