Chipset y Bus del sistema

Chipset

El chipset es un conjunto (set) de circuitos integrados (chips) que permiten que los distintos componentes del ordenador, ya sean integrados en la placa base o no, se comuniquen entre ellos.

Dependiendo de la potencia de los chips que componen el chipset, suele venir o no acompañado de un disipador, y así evitar su sobre calentamiento.

Algunos de los fabricantes de chipset actuales son Intel, VIA, nVidia, AMD, Maxwell, SIS e ITE.



En sus comienzos, el chipset estaba compuesto por dos circuitos integrados, denominados northbridge y southbridge, que viene dado por su disposición en la placa base con factor de forma ATX. Normalmente suele estar arriba el socket, en medio el northbridge y abajo el southbridge.

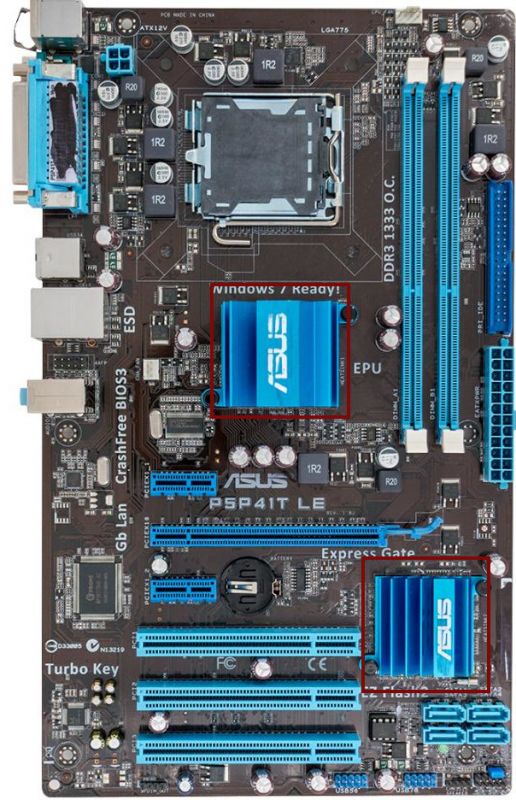

Chipset Northbridge y Southbridge



  • Northbridge (puente norte): Es el responsable de la interconexión de los componentes de alta velocidad del sistema, como son el microprocesador, la memoria RAM, el bus AGP o PCI Express y las comunicaciones con el Southbridge.

  • Southbridge (puente sur) o I/O Controller Hub (ICH - Concentrador del Controlador de Entrada/Salida): Es el responsable de la interconexión de los componentes más lentos del sistema, como son el bus PS/2 (ratón y teclado), buses PCI, buses IDE, buses SATA, buses FDD, buses USB, buses FireWire, bus de sonido, bus de comunicaciones, etc.

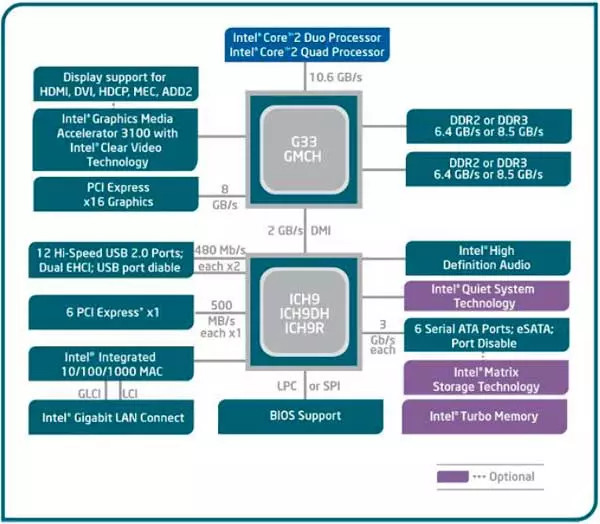

Chipset Northbridge y Southbridge

Chipset Northbridge y Southbridge



En la actualidad, el northbridge ha desaparecido, y las conexiones con él han sido desplazadas directamente al microprocesador. El southbridge ha pasado a denominarse PCH (Platform Controller Hub - Concentrador del controlador de la plataforma) y ha permitido redistribuir algunos componentes por la placa base.

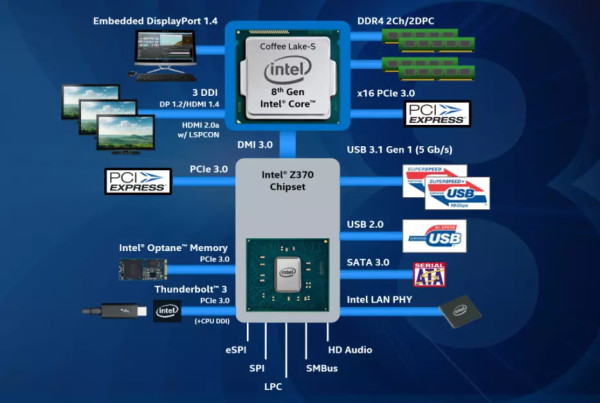

Chipset PCH

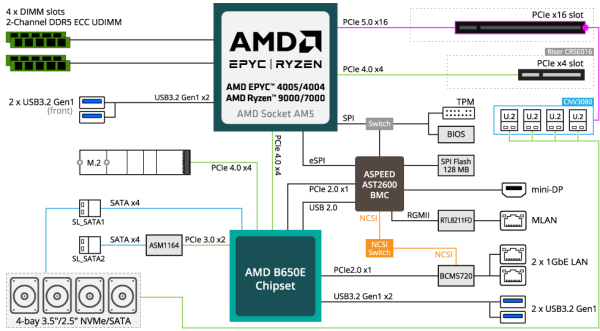

Chipset PCH



Las características del chipset van a marcar la potencia de nuestra placa base. Entre otros aspectos, debemos observar las siguientes características del chipset:

  • La velocidad (en Hz) o el número de transferencias (en GT/s).

  • Número y tipo de microprocesador soportado.

  • Número y tamaño máximo de los módulos de memoria RAM.



Bus del Sistema

El bus del sistema es el canal utilizado para la comunicación del chipset con el resto de componentes del sistema. Físicamente se trata de una serie de hilos de cobre que se encuentran impresos sobre la placa base.

En el mercado nos encontramos diferentes implementaciones del bus del sistema:

  • FSB (Front Side Bus): Es el bus que utilizaban procesadores Intel antiguamente (como los Core 2 Duo o los Atom). Es un bus paralelo con lo cual cada uno de los elementos conectados tiene que esperar a que los otros acaben sus comunicaciones para poder utilizarlo. En cuanto la velocidad de las memorias RAM y de las tarjetas gráficas empezaron a subir, el rendimiento empezó a disminuir debido a los cuellos de botella que se provocaban en él.

  • HT (HyperTransport): Se puede encontrar tanto en equipos de AMD, como de Nvidia, o Apple. AMD decide incluir el controlador de memoria dentro del microprocesador y debido a ésto descargó el bus de un gran trasiego de información.

  • DMI (Direct Media Interface): Es la respuesta de Intel al HyperTransport de AMD. Intel incluyó el controlador de memoria dentro del procesador y así poder acceder a la misma de una manera más directa.

  • QPI (Quick Path Interconnet): Surge para cubrir básicamente dos tipos de configuraciones. La de los equipos para entusiastas, que utilizan varias tarjetas gráficas y en los cuales el controlador PCIe no esta dentro del procesador, y la que nos encontramos cuando nos encontramos con varios procesadores en la misma placa base. Para esto, se hace necesario tener un gran ancho de banda de salida desde la CPU.

  • FDI (Flexible Display Interface): Este bus surge del hecho de tener una tarjeta gráfica integrada en el propio procesador. Ahora necesitamos llevar los gráficos desde ese elemento a la pantalla. Obviamente, el procesador no tiene una conexión HDMI o VGA ya que esta la proporciona la placa base. Este enlace lleva esos datos desde el procesador hasta las partes del chipset encargadas de darte este servicio.



Dual Channel / Quad Channel

La tecnología Dual Channel o Quad Channel permite acceder a diferentes módulos de memoria RAM al mismo tiempo, y así realizar operaciones de lectura y/o escritura en todos ellos. Esta tecnología puede estar incluida dentro del northbridge en el chipset en las arquitecturas antiguas o en el propio microprocesador en las nuevas arquitecturas.

Según el número de módulos de memoria a los que se pueda acceder se denomina:

  • Dual Channel: acceso del chipset a dos módulos de memoria al mismo tiempo para leer y/o escribir.
  • Quad Channel: acceso del chipset a cuatro módulos de memoria al mismo tiempo para leer y/o escribir.

Tanto Dual Channel como Quad Channel necesita que todos los módulos de memoria RAM sean idénticos para obtener el mayor rendimiento de ambos. En caso de ser diferentes y operar a diferentes velocidades, todos ellos trabajarán a la velocidad del módulo de memoria RAM más lento.
